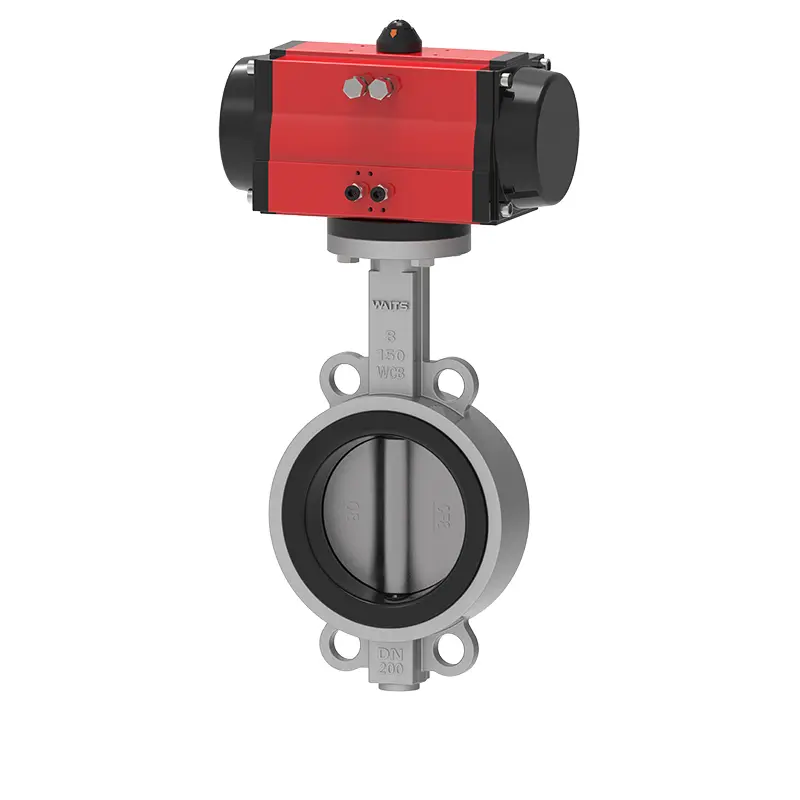

Pnevmatik gofret yumshoq o'tirgan kapalak vana

Waits pnevmatik klapanlarni ishlab chiqarishda juda tajribaga ega va pnevmatik gofretli yumshoq o'tirgan kapalak klapan uning mahsulotlaridan biridir. Biz o'z professional jamoamizni tayyorladik va Tyanjin va Venchjouda barqaror ta'minot va raqobatbardosh narxlarda ishlab chiqarish bazalariga egamiz. Ushbu pnevmatik kelebek klapan materiali xavfsiz va ekologik jihatdan qulay va oziq-ovqat sanoatida ham qo'llanilishi mumkin.

So'rov yuborish

Mahsulot tavsifi

Waits Valve pnevmatik gofretli yumshoq o'rindiqli kapalak klapan ishlash nuqtai nazaridan dizaynga o'zgartirishlar kiritdi. Ehtiyotkorlik bilan loyihalash, tadqiqot va ishlab chiqish va ishlab chiqarish orqali u global bozordagi mijozlarga yaxshi mahsulotlar va foydalanish tajribasini taqdim etadi.

1. Yuqori elastik valf o'rindiqli kauchukdan foydalaning

EPDM klapan o'rindig'ining kauchuk tarkibi 50% ni tashkil qiladi va biz muhrlanish ko'rsatkichlarining barqarorligini va oqmasligini ta'minlash uchun 10 000 dan ortiq ochilish va yopish sinovlarini simulyatsiya qilamiz.

Ushbu valfning asosiy tegishli xususiyatlari quyidagilardan iborat: Shore A qattiqligi/darajasi 72±3, 200% valentlik kuchlanishi/Mpa≥6, valentlik kuchi Mpa≥15, uzilishdagi cho‘zilish/%≥350, uzilishda doimiy deformatsiya/%≦ 10, yirtiq kuchi / KN.m-1≥35, siqilish doimiy deformatsiyasi (70 ℃ * 22 soat, siqilish darajasi 25%)/%≦20.

Bundan tashqari, valf o'rindig'i keng chekka sifatida yaratilgan. Tor qirrali valf o'rindig'i bilan taqqoslaganda, keng qirrali valf o'rindig'i quvur liniyasi gardishi bilan kengroq aloqa yuzasiga ega va diametri deyarli 20 mm ga etishi mumkin, bu esa yaxshi muhrlanish ko'rsatkichiga ega.

2. Kelebek plitasi va valf shaftasi pinlarsiz ulanadi, bu esa pinlarni o'rnatish tufayli oqish va korroziyaga olib kelmaydi. Bunga qo'shimcha ravishda, valf milini demontaj qilish usuli juda oddiy, bu esa valf o'rindig'ini almashtirishni osonlashtiradi.

3. Vana tanasi sochilishga qarshi qurilma bilan jihozlangan bo'lib, u quvur liniyasida foydalanish uchun xavfsizroqdir.

Amalga oshirish standartlari

Dizayn standarti	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Yakuniy standart	Amalga oshirish standartlari ANSI B16.1 CL. 125LB va B16,5 CL. 150 LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 va PN16 AS 2129 Jadval D va E BS 10 Jadval D va E MSS SP44 CL. 150 LB AWWA C207 150LB ISO 2531 PN6, PN10 va PN16 ISO 7005 PN6, PN10 va PN16
Tekshirish va sinov	API 598 ISO 5208 EN 12266
Face to Face	ISO 5752, EN 558, MSS SP67 API 609 DIN3202
Top Flange	ISO 5211

Application

Ishlash harorati	-45℃~+150℃
SIZE	2"-32" DN50-DN800 34"-80" DN850-DN2000
Ish bosimi / CWP	16BAR 10BAR
Shell	24BAR 15BAR
Seal	18BAR 10BAR
Havo sinovi	6BAR 6BAR
Operatsion muhiti	Balast va sintine tizimi Kimyoviy ishlov berish Tuzsizlantirish zavodlari, burg'ulash qurilmalari, ichimlik suvi Quruq kukun, Oziq-ovqat va ichimliklar, Gaz qurilmalari HAVC kon sanoati, qog'oz sanoati, qum bilan ishlov berish, dengiz suvi, shakar sanoati Suvni termotexnik tozalash Chiqindilarni suv
Haydash usuli	Qo'l tutqichi qurt tishli elektr pnevmatik
TANI	Quyma temir egiluvchan temir karbonli po'lat zanglamaydigan po'latdan AL-bronza
DISK	Quyma temir egiluvchan temir karbonli po'lat zanglamaydigan po'latdan AL-bronza
STEM	2CR13 F304 F316 F51 F53 Monel K500
SEAT	BUNA NBR EPDM VITON PTFE HEPDM Neopren Hypalon Tabiiy kauchuk

Ishlash xususiyatlari

1. Pnevmatik gofret yumshoq o'tirgan kelebek klapan kichik, engil vana bo'lib, uni qismlarga ajratish va ta'mirlash oson.

2. Vana tuzilishi dizayni oddiy va umuman olganda ixchamdir. Ish paytida ochilish va yopish tezligi 90 ga yetishi mumkin.

3. Ishlash vaqtida moment kichik va ko'proq mehnatni tejaydi.

4. Valfning muhim muhrlanish ko'rsatkichlari nuqtai nazaridan, biz nol qochqinga erishish uchun qattiq gaz sinovlarini o'tkazamiz.

5. Professional ishlab chiqaruvchi sifatida biz mijozlarning moslashtirilgan ehtiyojlarini hisobga olamiz. Pnevmatik gofretli yumshoq o'tirgan kelebek klapan turli xil komponentli materiallarni tanlashi mumkin va keng ko'lamli ilovalar uchun turli xil ommaviy axborot vositalari uchun javob beradi.

6. Oqim xarakteristikalari chiziqli bo'lishga moyil va sozlash ko'rsatkichlari yaxshi.

7. Sinov orqali mahsulot o'n minglab marta ochilishi va yopilishi mumkin va uzoq xizmat muddatiga ega.
