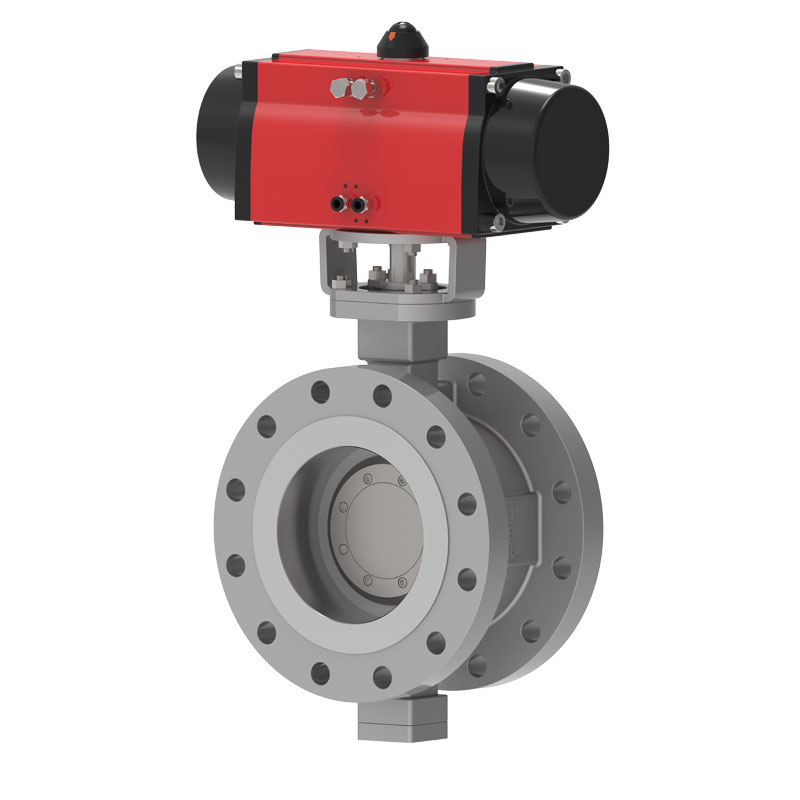

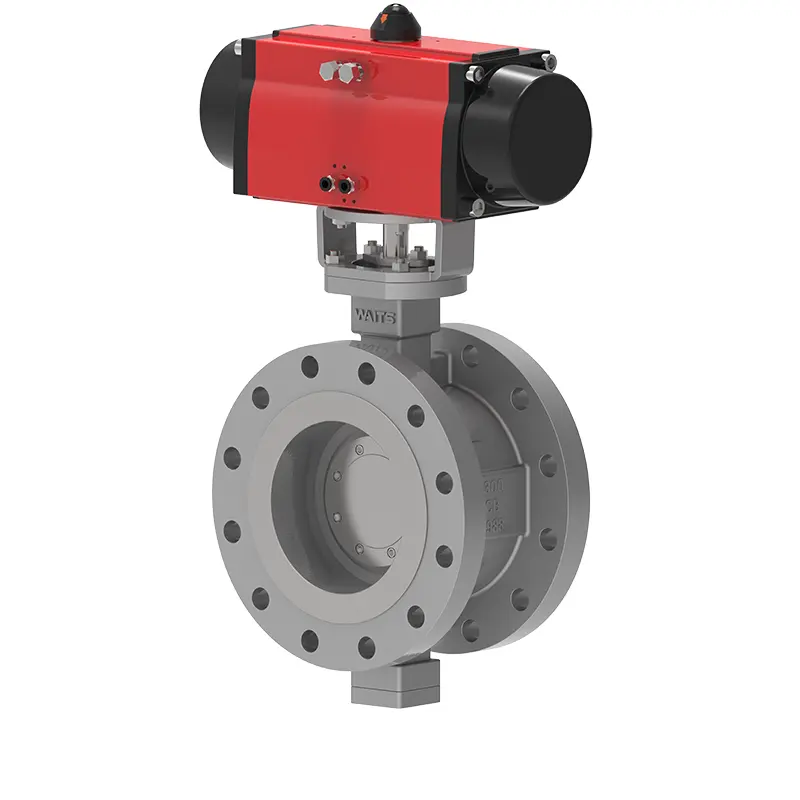

Pneumatic Flanged Metal Seated Butterfly Valve

Pnevmatik gardishli metall o'rnatilgan kelebek valfni qidiryapsizmi? Unda nima uchun Waits-ni tanlamaysiz! Biz Xitoyning Wenzhou shahridagi global shtab-kvartirasi bo'lgan yirik valf ishlab chiqaruvchisi bo'lib, dizayn, ishlab chiqarish va sotishni birlashtirib, sizga keng qamrovli xizmatlar va professional yordam ko'rsatishga qodir. Ushbu valf turli sohalarda, jumladan, po'lat, elektr energiyasi, neft, drenaj muhandisligi va boshqalarda qo'llanilishi mumkin.

So'rov yuborish

Mahsulot tavsifi

Pnevmatik flanesli metall o'rnatilgan kelebek klapan xom ashyoni tanlashdan tortib to dizayn va ishlab chiqarishgacha juda murakkab valfdir. Bu nisbatan uzoq xizmat muddatiga ega energiya tejovchi valfdir. Vana vana tanasi, kelebek plitasi, muhrlash rishtasi, uzatish mexanizmi va boshqalar kabi asosiy komponentlardan iborat. U ikki o'lchovli yoki uch o'lchovli eksantrik printsipial dizaynni qabul qiladi va elastik muhr yoki qattiq va yumshoq ko'p qirrali kabi yangi ishlov berish texnologiyasini qo'llaydi. qatlamni muhrlash.

Ishlash nuqtai nazaridan, bu kelebek klapan kichik ish momentiga, korroziyaga chidamliligiga, yuqori haroratga chidamliligiga, aşınma qarshiligiga, har xil turdagi ommaviy axborot vositalariga moslashishga, umumiy ishonchli ishlashga, yanada samarali va qulayroqdir.

Amalga oshirish standartlari

Dizayn standartlari	API 609, AWWA C504, EN 593
Flanj standartlari	ASME B 16.5, ASME B16.47, EN 1092-1, GOST 54432, JIS 2220
Ulanish usullari	RF,
Sinov va qabul qilish	API 598, EN 12266-1, ISO 5208
Strukturaviy uzunlik	API 609, ASME B16.10, EN 558, ISO 5752
Bosim va harorat darajasi	ASME B16.34,
Past oqish standartlari	ISO 15848-1, API 622
Korroziyaga qarshi dizayn	NACE MR 0103，NACE MR 0175

Application

Hajmi	NPS 3″ ~ NPS 120″ DN80~ DN3000
Bosim diapazoni	CL150~CL1500 PN6~ PN250
Harorat oralig'i	； -196°C ~ +600°C
Qo'llash doirasi	Vodoprovod, kanalizatsiya, qurilish, neft, kimyo sanoati, oziq-ovqat, tibbiyot, to'qimachilik, elektr energiyasi, kemasozlik, metallurgiya, energetika tizimi va boshqalar.
Haydash rejimi	Turbinali, pnevmatik, elektr
Valf tanasi	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel...
Valf plitasi	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel...
Valf o'rindig'i	13Cr/SS304/SS316/+Grafitlar+PTFE+STL
Valve stem	F6A, F304, F316, 17-4PH, F51, F53, Monel K500...
Vana novdasi gayka	Mis qotishmasi
Packing	Moslashuvchan grafit, grafitli asbest qadoqlash, politetrafloroetilen...

Ishlash xususiyatlari

1. Pnevmatik gardishli metall o'tirgan kelebek klapan nisbatan kichik va engil, moslashuvchan va ishlash uchun mehnatni tejaydi.

2. Vana turli standartlarga muvofiq qat'iy ravishda amalga oshiriladi, ishonchli muhrlanish ko'rsatkichlariga intiladi.

3. Asosiy funktsional ishlashda oqim xususiyatlari yaxshi, asosiy sozlash funktsiyasini ta'minlaydi.

4. Dizaynga eksantrik printsip qo'llaniladi va muhrlangan sirt deyarli nolga teng.

5. U keng ko'lamli ilovalarga ega va turli sohalarda qo'llanilishi mumkin. Turli xil haroratlar, darajalar va korroziya kabi turli xil ish sharoitlarining quvurlariga moslasha oladi. Foydalanish mumkin bo'lgan asosiy vositalarga suv, bug ', neft, havo, gaz va boshqalar kiradi.

6. Vana tanasi va vana o'rindig'i birlashtiruvchi qismlar bo'lib, muhrlangan sirt qatlami issiqlikka chidamli va korroziyaga chidamli qotishma materialdan yasalgan.

7. Regarding the three-eccentric principle in the valve, the center line of the shaft deviates from the center line of the sealing surface, the center line of the shaft slightly deviates from the center line of the pipeline, and the center line of the valve body sealing surface (oblique cone) forms an angle with the center line of the pipeline.

8. Vana plitasida o'rnatilgan bir nechta qatlamli muhrlangan halqalar mavjud bo'lib, ular yuqori haroratga chidamli va ochish va yopishda ishqalanishga ega emas. Yopiq bo'lganda, uzatish mexanizmining momenti ortib borishi bilan, muhr kompensatsiya qilinadi. Yumshoq va qattiq laminatlangan metall plitalarni qo'llash, shuningdek, vana muhrlanishi harorat va atrof-muhit o'zgarishlariga ta'sir qilmasligini ta'minlaydi.
