Trunnion sharli klapan

Waits Valve o'zining to'liq ishlab chiqarish liniyasi bilan sizni trunnion ball valve mahsulotlari bilan ta'minlashi mumkin. Biz vana dizayni va ishlab chiqarish bo'yicha boy tajribaga egamiz, mahsulot sifati va tegishli xizmatlar, imtiyozli mahsulot narxlari va o'z vaqtida yetkazib berishni talab qilamiz. Biz turli xil ilovalarni to'liq ko'rib chiqamiz va API6D / ISO17292 / BS5351 va boshqalar kabi turli ishlab chiqarish standartlarini qabul qilamiz.

So'rov yuborish

Mahsulot tavsifi

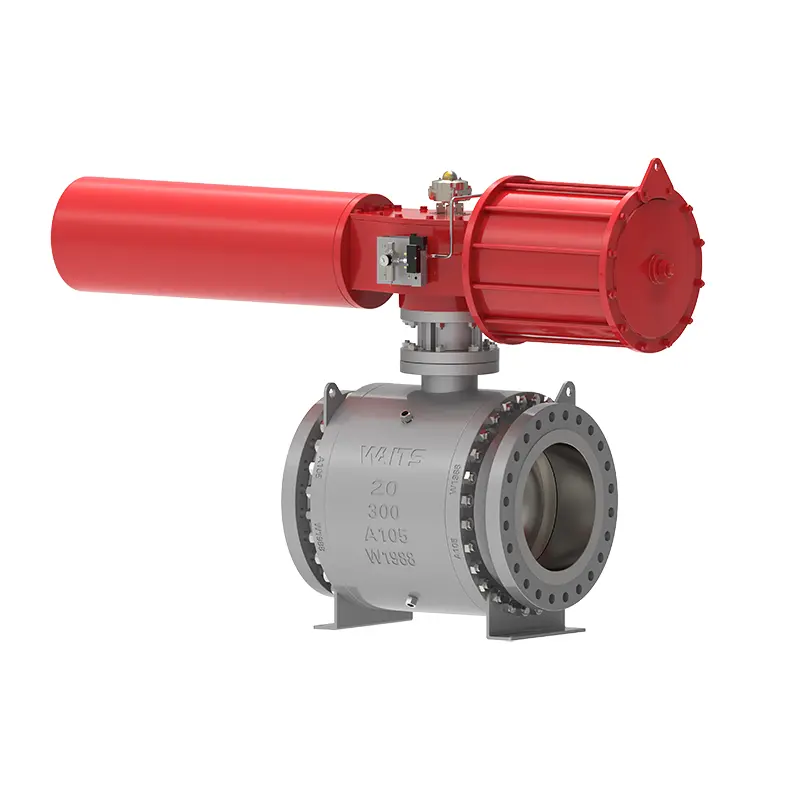

Trunnion ball valfi - bu po'latdan yasalgan sharli valf bo'lib, u ishlash va umumiy foydalanish muddatini to'liq hisobga olgan holda ishlab chiqilgan va ishlab chiqarilgan. Vana tanasi yuqori sifatli materiallar bilan zarb qilingan, to'p o'rnatilgan va o'rta gardish va bo'yin murvatlangan. Yuqori va quyi oqimdagi valf o'rindig'i bitta piston effekti, DBB funktsiyasi. Shu bilan birga, valf o'rindig'i va to'p o'rtasida muhr uchun uchta tuzilma mavjud:

1. An'anaviy yumshoq muhr tuzilishi;

2. Uchburchakli halqali muhr tuzilishi;

3. Qattiq muhr tuzilishi.

Amalga oshirish standartlari

Dizayn standartlari	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Flanj standartlari	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Connection methods	RF, RTJ, BW
Sinov va qabul qilish	API598, API 6D, BS12569;
Structural length	ASME B16.10, BS 558, BS12982, ISO 5752;
Pressure and temperature levels	ASME B16.34,
Yong'indan himoya qilish talablari	API6FA API607
Past oqish standartlari	ISO 15848-1, API 622
Korroziyaga qarshi dizayn	NACE MR 0103，NACE MR 0175

Ilova

Hajmi	NPS 1” ~ 60” DN25~DN1500
Bosim diapazoni	Sinf 150~ 2500 PN10-PN420
Harorat oralig'i	； -196℃ ~ +260℃
Qo'llash doirasi	Vodoprovod, kanalizatsiya, qurilish, neft, kimyo sanoati, oziq-ovqat, tibbiyot, to'qimachilik, elektr energiyasi, kemasozlik, metallurgiya, energetika tizimi va boshqalar.
Haydash rejimi	Turbinali, pnevmatik, elektr
Valve body	Soxta buyumlar: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Quyma: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
To'p	Sfera: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Valf o'rindig'ini qo'llab-quvvatlash halqasi	Seat support ring： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Valve seat insert	PTFE, RPTFE, neylon, Devlon, PEEK
Vana poyasi	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Ishlash xususiyatlari

1. Vana pog'onasi noto'g'ri ishlashi sababli vana tanasidan chiqarib yuborilishining oldini olish uchun mo'ljallangan.
2. Trunnion balli klapan yong'inga chidamli va antistatik qurilmaga ega.
3. Favqulodda muhrlangan yog 'in'ektsiya portlari valf o'rindig'i muhrida va valf ildiz muhrida ishlab chiqilgan. Oddiy sızdırmazlık muhrlangan yog'ga tayanmaydi. Sızdırmazlık yuzasi shikastlanganda va oqish paydo bo'lganda, favqulodda ta'mirlash uchun sızdırmazlık moyi AOK qilinishi mumkin. Har bir moy quyish porti moyni quyish valfi va o'rnatilgan bir tomonlama valf bilan jihozlangan.
4. Vana bo'shlig'ini ventilyatsiya qilish va to'kish uchun vana tanasining eng past holatida drenaj valfi o'rnatiladi; vana bo'shlig'ini onlayn ravishda ventilyatsiya qilish va tozalash uchun vana tanasining yuqori qismiga shamollatish valfi o'rnatilgan. Drenaj valfi va shamollatish valfi xavfsizlik, ishonchlilik va qulaylikni ta'minlash uchun izolyatsiya klapanlari yoki maxsus tushirish bo'g'inlari bo'lishi mumkin.
5. It is equipped with a connection plate that can match various drive devices, including handles, worm gears, electric, pneumatic, gas-liquid linkage, electro-hydraulic linkage, etc.
6. Payvandlangan uchlari bo'lgan valf material quvvatining moslashuvchanligi va payvandlanishini ta'minlash uchun foydalanuvchi quvur liniyasi materiali darajasiga ko'ra valfning oxirgi materialini (o'tish qismi) sozlashi mumkin. Ikkala uchida ham yenglari bo'lgan valflar uchun qisma uzunligi joyida payvandlash operatsiyalari muhrlash materiallariga ta'sir qilmasligini ta'minlashi mumkin.
7. Ko'milgan dizayn. Ko'milgan klapanlar uchun, er usti operatsiyalarini engillashtirish uchun loyihaning ehtiyojlariga ko'ra vana pog'onasi uzaytiriladi va mos keladigan yog' quyish, kanalizatsiya va shamollatish moslamalari quvurdan erga cho'ziladi. Ko'milgan va ko'tarilgan valfning balandligi mijoz tomonidan ta'minlanadi.

Trunnion Ball Valve
