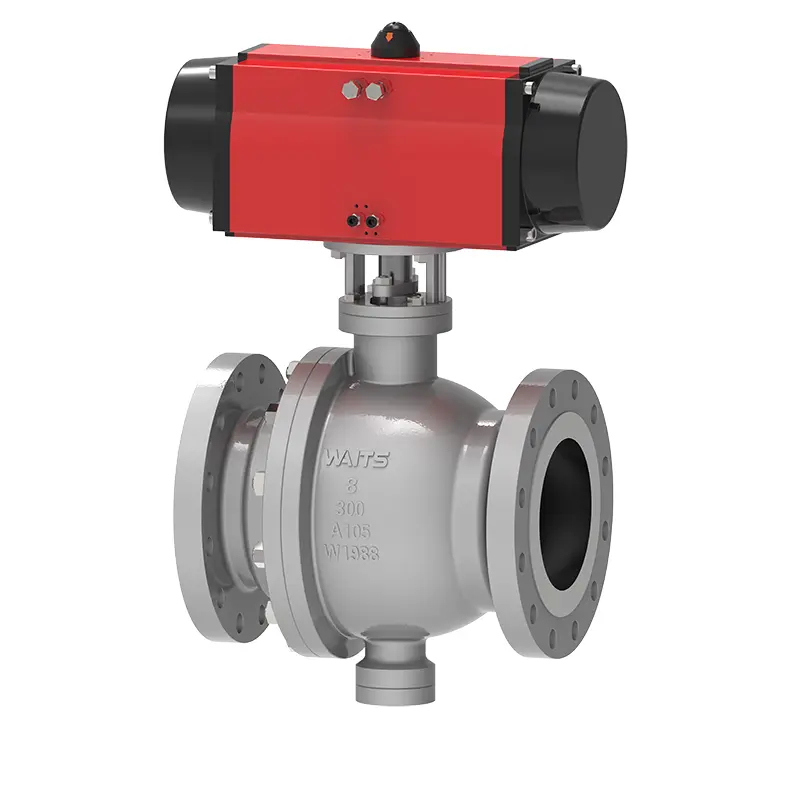

Pnevmatik trunion sharli klapan

Waits - Xitoyda global shtab-kvartirasi bo'lgan pnevmatik trunnion balli klapan ishlab chiqaruvchisi. Biz jahon bozoridagi mijozlarga barqaror ta'minot va raqobatbardosh narxlarni taqdim eta olamiz. Boy sanoat tajribasi va professional jamoa bizga mahsulot sifati va tegishli xizmat ko'rsatish darajasini yanada yaxshilashga yordam beradi. API6D/ISO17292/BS5351 va boshqalar kabi ishlab chiqarishda turli ishlab chiqarish standartlaridan foydalanish mumkin.

So'rov yuborish

Mahsulot tavsifi

Pnevmatik trunnion ball valfi po'latdan yasalgan sharli valf bo'lib, vana tanasi yuqori sifatli materiallar bilan zarb qilingan, to'p o'rnatilgan va o'rta gardish va bo'yin murvat bilan bog'langan. Vana o'rindig'ining yuqori va quyi oqimi DBB funktsiyasi bilan bitta piston effektidir. Shu bilan birga, valf o'rindig'i va to'p o'rtasidagi muhr uchta tuzilishga ega: an'anaviy yumshoq muhr tuzilishi, uchburchak halqali muhr tuzilishi va qattiq muhr tuzilishi.

Amalga oshirish standartlari

Dizayn standartlari	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Flanj standartlari	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Ulanish usullari	RF, RTJ, BW
Sinov va qabul qilish	API598, API 6D, BS12569;
Strukturaviy uzunlik	ASME B16.10, BS 558, BS12982, ISO 5752;
Bosim va harorat darajasi	ASME B16.34,
Yong'indan himoya qilish talablari	API6FA API607
Past oqish standartlari	ISO 15848-1, API 622
Korroziyaga qarshi dizayn	NACE MR 0103 ， NACE MR 0175

Ilova

Hajmi	NPS 1” ~ 60” DN25~DN1500
Bosim diapazoni	Sinf 150~ 2500 PN10-PN420
Harorat diapazoni	； -196℃ ~ +260℃
Qo'llash doirasi	Vodoprovod, kanalizatsiya, qurilish, neft, kimyo sanoati, oziq-ovqat, tibbiyot, to'qimachilik, elektr energiyasi, kemasozlik, metallurgiya, energetika tizimi va boshqalar.
Haydash rejimi	Turbinali, pnevmatik, elektr
Valf tanasi	Soxta buyumlar: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Quyma: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
To'p	Sfera: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Valf o'rindig'ini qo'llab-quvvatlash halqasi	O'rindiqni qo'llab-quvvatlash halqasi: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Valf o'rindig'i qo'shimchasi	PTFE, RPTFE, neylon, Devlon, PEEK
Vana poyasi	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Ishlash xususiyatlari

1. Vana poyasi mumkin bo'lgan noto'g'ri ishlashni hisobga olgan holda ishlab chiqilgan, shuning uchun valf novdasining vana tanasidan chiqib ketishiga to'sqinlik qiladigan dizayn qabul qilinadi.

2. Pnevmatik trunnion balli klapan yong'inga chidamli va piyodalarga-statik qurilmalarga ega bo'lib, ular maxsus holatlarda yanada barqaror va xavfsizroqdir.

3. Favqulodda muhrlangan yog 'in'ektsiya portlari vana o'rindig'i va valf novdasining muhrlanish joylarida taqdim etiladi. Oddiy sızdırmazlık sharoitida, muhrlangan yog'ga tayanmaydi, lekin muhrlangan sirt shikastlangandan va sizib chiqqach, favqulodda ta'mirlash uchun muhrlangan moyni AOK qilish mumkin. Har bir moy quyish porti yog 'in'ektsiya valfi va oldindan ko'milgan nazorat valfi bilan jihozlangan.

4. Vana bo'shlig'ini chiqarish va drenajlash uchun vana tanasining pastki qismida drenaj valfi o'rnatiladi; vana tanasining yuqori qismida onlayn egzoz va vana bo'shlig'ini tozalash uchun egzoz valfi o'rnatilgan. Drenaj valfi va egzoz valfi izolyatsiya klapanlari yoki maxsus tushirish bo'g'inlari bo'lishi mumkin.

5. Mahsulot turli haydovchi qurilmalariga mos keladigan ulash plitasi bilan jihozlangan.

6. Vana so'nggi materiali foydalanuvchi quvurining o'ziga xos material darajasiga ko'ra sozlanishi mumkin. Agar u ikkala uchida yenglari bo'lgan valf bo'lsa, gilzaning uzunligi joyida payvandlash jarayoni muhrlash materialiga ta'sir qilmasligini ta'minlashi mumkin.

7. To'g'ridan-to'g'ri ko'milgan dizayn qabul qilinadi. Ushbu turdagi to'g'ridan-to'g'ri ko'milgan valf uchun vana novdasini loyihaga muvofiq, yerdan foydalanishni osonlashtirish va moyni to'ldirish, kanalizatsiya va shamollatish moslamalari uchun quvur liniyasidan erga cho'zish kerak. To'g'ridan-to'g'ri ko'milgan valfning balandligi mijoz tomonidan ta'minlanadi.
