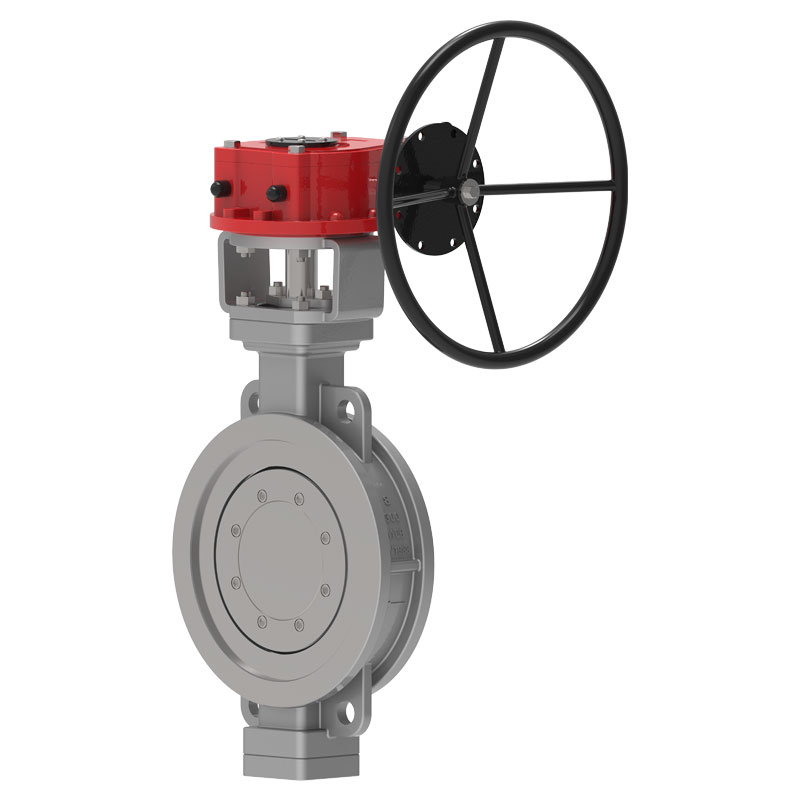

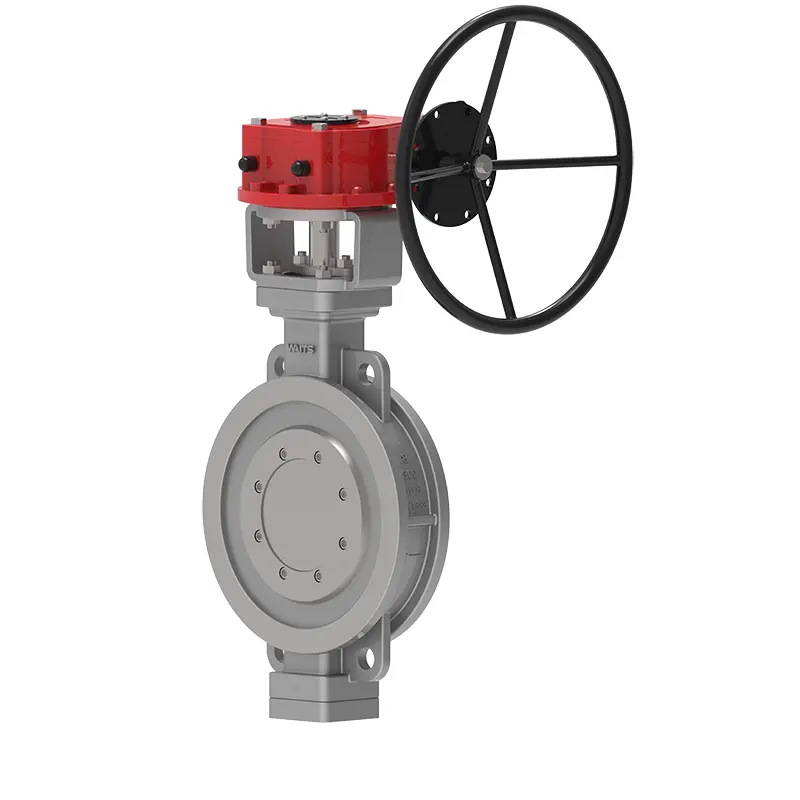

Uch tomonlama eksantrik metall o'rindiqli gofretli kapalak vana

Professional valf etkazib beruvchisi sifatida Waits o'zining ishlab chiqarish bazasiga ega va sizni uchta eksantrik metall o'rnatilgan gofret kapalak klapan bilan ta'minlashi mumkin. Uning strukturasi uch o'lchovli eksantrik printsipi dizaynini qabul qiladi va valf o'rindig'i qattiq va yumshoq qistirmalari yoki to'liq metall sızdırmazlık tuzilishi bilan mos keladigan ko'p qatlamli struktura bo'lib, yuqori harorat va bosimlarga yaxshi bardoshlidir.

So'rov yuborish

Mahsulot tavsifi

Uch tomonlama eksantrik metall o'rnatilgan gofret kapalak klapan - bu Waits tomonidan yangi ishlab chiqilgan uzoq umr, energiya tejovchi kapalak klapan. U vana tanasi, kelebek plitasi, muhrlash halqasi, uzatish mexanizmi va boshqa asosiy qismlardan iborat. Uning tuzilishi ikki o'lchovli yoki uch o'lchovli eksantrik printsipial dizaynni, elastik muhrni yoki qattiq va yumshoq ko'p darajali muhrga mos ishlov berish texnologiyasini qabul qiladi, bu esa ish paytida kelebek klapanning momentini kamaytiradi, mehnatni tejash va energiyani tejash ta'siriga erishadi. Shu bilan birga, u korroziyaga chidamliligi, yuqori haroratga chidamliligi va aşınma qarshiligi bo'yicha kelebek klapanning umumiy ishonchliligini ta'minlaydi.

Amalga oshirish standartlari

Dizayn standartlari	API 609, EN 593
Flanj standartlari	ASME B 16.5, ASME B16.47, EN 1092-1, GOST 54432, JIS 2220
Ulanish usullari	RF
Sinov va qabul qilish	API 598, EN 12266-1, ISO 5208
Strukturaviy uzunlik	API 609, ASME B16.10, EN 558, ISO 5752
Bosim va harorat darajasi	ASME B16.34
Past oqish standartlari	ISO 15848-1, API 622
Korroziyaga qarshi dizayn	NACE MR 0103，NACE MR 0175

Ilova

Hajmi	NPS 3″ ~ NPS 120″ DN80~ DN3000
Bosim diapazoni	CL150~CL1500 PN6~ PN250
Harorat oralig'i	；-196°C ~ +600°C
Application range	Vodoprovod, kanalizatsiya, qurilish, neft, kimyo sanoati, oziq-ovqat, tibbiyot, to'qimachilik, elektr energiyasi, kemasozlik, metallurgiya, energetika tizimi va boshqalar.
Haydash rejimi	Turbinali, pnevmatik, elektr
Valf tanasi	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel...
Valf plitasi	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel...
Valf o'rindig'i	13Cr/SS304/SS316/+Grafitlar+PTFE+STL
Vana poyasi	F6A, F304, F316, 17-4PH, F51, F53, Monel K500...
Vana novdasi gayka	Mis qotishmasi
Qadoqlash	Moslashuvchan grafit, grafitli asbest qadoqlash, politetrafloroetilen...

Ishlash xususiyatlari

1. Uch marta eksantrik metall o'tirgan gofret kelebek klapan noyob tuzilishga, kichik o'lchamlarga va engil vaznga, moslashuvchan operatsiyaga, mehnatni tejashga va qulaylikka ega;
2. Ishonchli muhrlanish, turli standartlarga javob berishi mumkin;
3. Yaxshi oqim xususiyatlari va sozlanishi funksiya;
4. Eksantrik printsipni qabul qilish, sızdırmazlık yuzasi nol aşınmaya yaqin, bu valfning ishlash muddatini uzaytiradi;
5. Keng ko'lamli ilovalar, suv, bug ', neft, havo va gaz va boshqa ommaviy axborot vositalari uchun ishlatilishi mumkin;
6. Har xil harorat, navlar, korroziya va boshqa ish sharoitlari quvurlari uchun javob beradi;
7. Uch marta eksantrik metall o'tirgan gofret kelebek Vana tanasi va valf o'rindig'i ulangan komponentlardir va valf o'rindig'ining muhrlangan sirt qatlami issiqlikka chidamli va korroziyaga chidamli qotishma materiallar bilan payvandlanadi;
8. Uchta eksantriklik: milning markaziy chizig'i muhrlangan sirtning markaziy chizig'idan chetga chiqadi, milning markaziy chizig'i quvur liniyasining markaziy chizig'idan biroz chetga chiqadi va valf tanasining muhrlangan yuzasining markaziy chizig'i (qiyshiq konus) ) quvur liniyasining markaziy chizig'i bilan burchak hosil qiladi;
9. Ko'p qatlamli sızdırmazlık halqasi valf plastinkasiga o'rnatiladi, bu yuqori haroratga chidamlilik, qulay foydalanish, ochish va yopishda ishqalanishning yo'qligi va yopilishda uzatish mexanizmining momenti ortishi bilan muhrlanish kompensatsiya qilinadi, kelebek klapanning muhrlanishini yaxshilaydi va xizmat muddatini uzaytiradi;
10. Ko'p qatlamli sızdırmazlık halqasi yumshoq va qattiq laminatlangan metall plitalarni qabul qiladi, bu qattiq va yumshoq muhrlanishning ikki tomonlama afzalliklariga ega va past va yuqori harorat sharoitidan qat'i nazar, nol qochqinning muhrlanish ko'rsatkichlariga ega.
