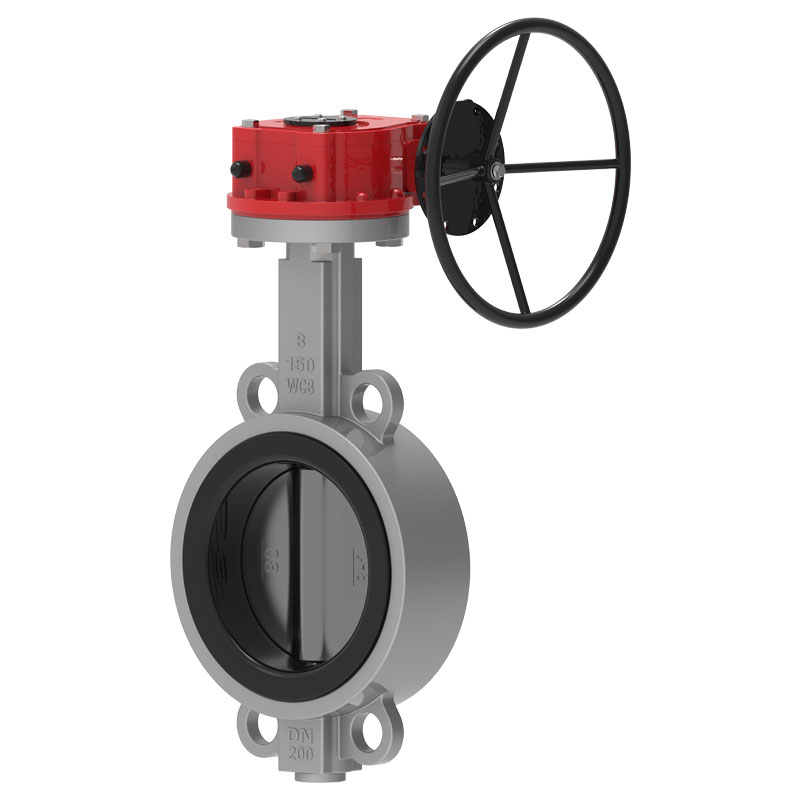

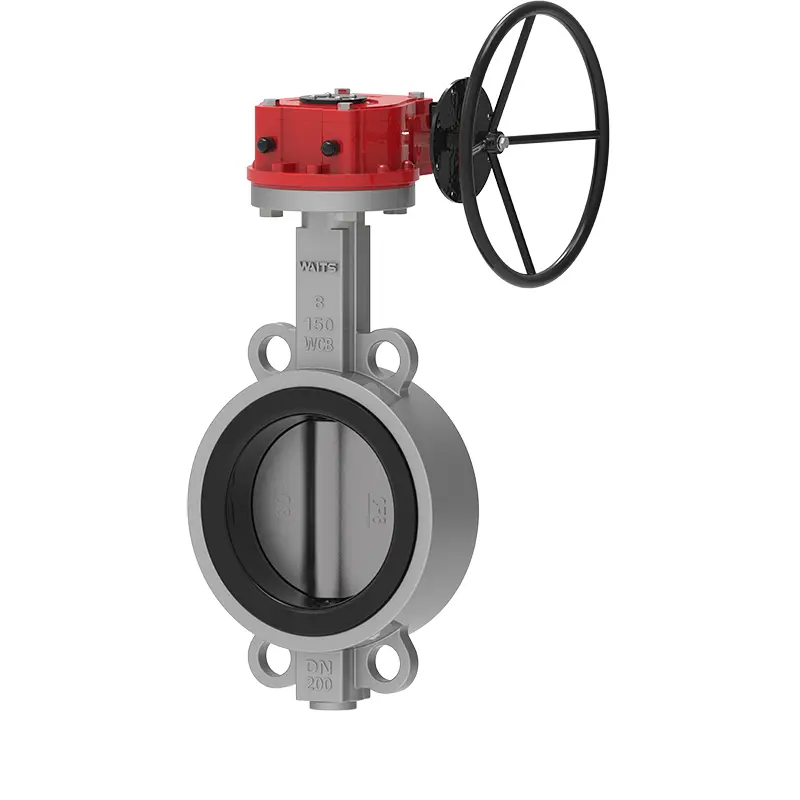

Yumshoq o'tirgan gofretli kapalak vana

Waits yirik valf ishlab chiqaruvchisi va yetkazib beruvchisi bo'lib, u sizni yumshoq o'tirgan gofretli kelebek vana bilan ta'minlaydi. Ushbu valf kauchuk klapan o'rindig'idan, tercihen tabiiy yuqori sifatli kauchukdan foydalanadi, bu oziq-ovqat sifati sertifikatiga erisha oladi. U Yangi Zelandiyadagi sut ishlab chiqaruvchi zavod va Isroil tuzsizlantirish zavodida juda yaxshi qo'llaniladi.

So'rov yuborish

Mahsulot tavsifi

Witts kompaniyasining yumshoq o'tirgan gofretli kapalak klapan dizayn va ishlab chiqarish jarayonida quyidagi dizaynlarga ega va ishlash jihatidan yaxshilandi:
1-Yuqori elastik valf o'rindig'i kauchuk
EPDM valf o'rindig'ining kauchuk tarkibi 50% ni tashkil qiladi va u 10 000 dan ortiq marta simulyatsiya ochilishi va yopilishi sinovlarida oqishsiz sinovdan o'tkazildi.
Shore A qattiqligi/darajasi 72 ±3,200% kuchlanish kuchlanishi/Mpa≥6, valentlik kuchi Mpa≥15, uzilishdagi cho‘zilish/%≥350, uzilishdagi doimiy deformatsiya/%≦10, yirtiq kuchi/KN.m-1≥35, siqishni doimiy deformatsiyasi (70 ℃ * 22 soat, siqish tezligi 25%)/%≦20.
Tor qirrali valf o'rindig'i bilan solishtirganda, keng qirrali valf o'rindig'i diametri taxminan 20 mm bo'lgan quvur liniyasi gardish bilan kengroq aloqa yuzasiga ega va o'rnatishning yaxshi muhrlanishiga ega.
2-Kapalak plitasi va valf mili pinlarsiz ulanadi, bu esa pinlarni o'rnatish natijasida yuzaga keladigan oqish va korroziyani butunlay oldini oladi. Vana milini qismlarga ajratish oson, bu valf o'rindig'ini almashtirish uchun qulaydir.
3-Vana korpusi uchishga qarshi moslama bilan jihozlangan bo'lib, uni quvur liniyasida ishlatish yaxshiroq va xavfsizroq.

Amalga oshirish standartlari

Dizayn standarti	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Yakuniy standart	Amalga oshirish standartlari ANSI B16.1 CL. 125LB va B16,5 CL. 150 LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 va PN16 AS 2129 Jadval D va E BS 10 Jadval D va E MSS SP44 CL. 150 LB AWWA C207 150LB ISO 2531 PN6, PN10 va PN16 ISO 7005 PN6, PN10 va PN16
Tekshirish va sinov	API 598 ISO 5208 EN 12266
Yuzma-yuz	ISO 5752, EN 558, MSS SP67 API 609 DIN3202
Yuqori gardish	ISO 5211

Ilova

Ishlash harorati	-45℃~+150℃
SIZE	2"-32" DN50-DN800 34"-80" DN850-DN2000
Ish bosimi / CWP	16BAR 10BAR
Shell	24BAR 15BAR
Muhr	18BAR 10BAR
Havo sinovi	6BAR 6BAR
Operatsion muhiti	Balast va sintine tizimi Kimyoviy ishlov berish Tuzsizlantirish zavodlari, burg'ulash qurilmalari, ichimlik suvi Quruq kukun, Oziq-ovqat va ichimliklar, Gaz qurilmalari HAVC kon sanoati, qog'oz sanoati, qum bilan ishlov berish, dengiz suvi, shakar sanoati Suvni termotexnik tozalash Chiqindilarni suv
Haydash usuli	Qo'l tutqichi qurt tishli elektr pnevmatik
TANI	Quyma temir egiluvchan temir karbonli po'lat zanglamaydigan po'latdan AL-bronza
DISK	Quyma temir egiluvchan temir karbonli po'lat zanglamaydigan po'latdan AL-bronza
STEM	2CR13 F304 F316 F51 F53 Monel K500
SEAT	BUNA NBR EPDM VITON PTFE HEPDM Neopren Hypalon Tabiiy kauchuk

Ishlash xususiyatlari

1. Yumshoq o'tirgan gofret kelebek klapan kichik o'lchamli, engil vaznli, qismlarga ajratish va ta'mirlash oson.
2. Tuzilishi oddiy va ixcham bo‘lib, ishlovchi ochilish va yopilish tezligi 90 ga teng.
3. Ishlash momenti kichik, mehnatni tejash va engil.
4. Sızdırmazlık ko'rsatkichlari nuqtai nazaridan, gaz sinovining qochqinligi nolga teng, bu juda kafolatlangan.
5. Turli xil komponentlar materiallari tanlanishi va turli ommaviy axborot vositalariga qo'llanilishi mumkin.
6. Oqim xarakteristikalari chiziqli bo'lishga moyil bo'lib, sozlash ko'rsatkichlari yaxshi.
7. Ochilish va yopish testlarining soni o'n minglab martaga yetishi mumkin va xizmat muddati uzoq.
