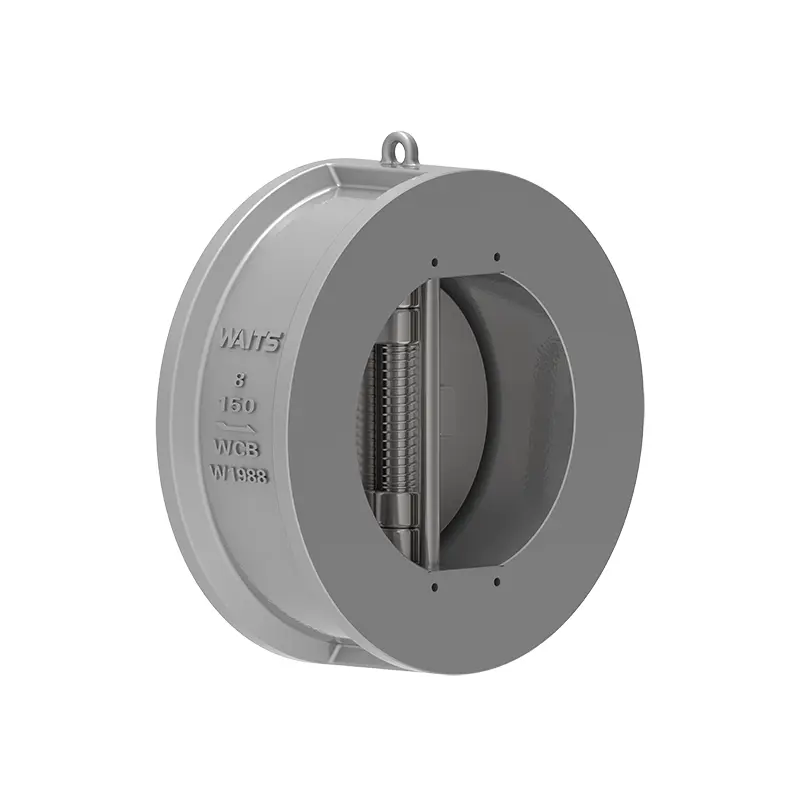

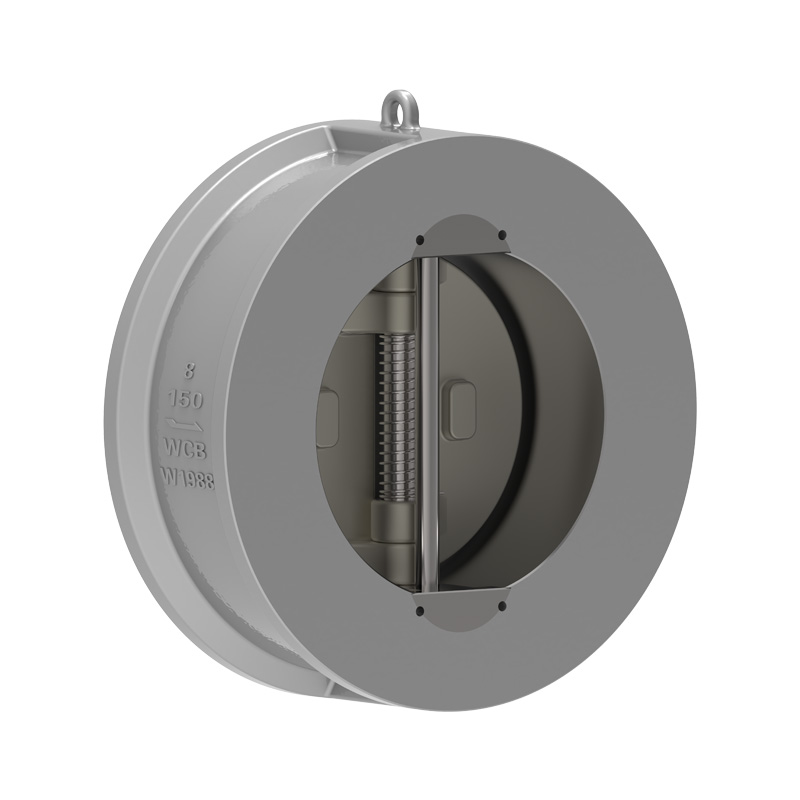

Yumshoq muhr qo'sh plastinka nazorat valfi

Waits tomonidan ishlab chiqarilgan yumshoq muhrlangan ikki plastinka nazorat valfini tanlashga ishonchingiz komil bo'lishi mumkin. To'liq ishlab chiqarish liniyasiga ega bo'lgan valf yetkazib beruvchisi sifatida bizning mahsulotlarimiz juda moslashtirilgan. Muhrlash nuqtai nazaridan biz NBR, EPDM, Hypalon, FKM va boshqalar kabi turli xil muhr shakllariga ega bo'lishimiz mumkin, ular sizning ehtiyojlaringiz bo'yicha sozlanishi va API / DIN / JIS kabi turli standartlarga javob beradi.

So'rov yuborish

Mahsulot tavsifi

Yumshoq muhr qo'sh plastinka nazorat valfining kelebek plitasi ikkita yarim doira bo'lib, markaziy vertikal pinga osilgan kamonli disk bilan.
Vana ochilganda, suyuqlikning birlashgan kuchi diskni yopish yuzasining markazida bo'ladi va reaktsiya sifatida ishlaydigan kamon qo'llab-quvvatlash kuchining ta'sir nuqtasi disk yuzasining markazida joylashganki, avval diskning ildizi ochiladi. Bu eski an'anaviy valfda disk ochilganda yuzaga keladigan muhrlangan sirtning aşınmasını oldini oladi va valf muhrining chidamliligini oshiradi.
Oqim tezligi sekinlashganda, buralish kamonining reaktsiya kuchi ta'sirida, disk asta-sekin valf o'rindig'iga yaqinlashadi va valfning sekin yopilish bosqichiga kiradi. Suyuqlik orqaga qaytsa, uning diskdagi kuchi va buralish kamonining reaktsiya kuchi birgalikda ishlaydi va diskning yopilishi mos ravishda oshib, tez yopilish bosqichiga kiradi. Ushbu dizaynning maqsadi suv bolg'asi fenomenini kamaytirish, suv bolg'asining zararini kamaytirish va xizmat muddatini yaxshiroq uzaytirishdir. Yopayotganda, bahor kuch nuqtasi diskning yuqori qismini birinchi bo'lib yopilishiga olib keladi, bu ildizning tishlashiga yo'l qo'ymaydi va valfni yopish yuzasining chidamliligini oshiradi.

Amalga oshirish standartlari

Dizayn standartlari	API594, API6D, ASME B16.34
Flanj standartlari	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Ulanish usullari	Gofret turi, gardish turi, ushlagich turi,
Sinov va qabul qilish	API598, API 6D,
Strukturaviy uzunlik	API594, API6D, DIN3202
Bosim va harorat darajasi	ASME B16.34

Ilova

Hajmi	NPS 2"~ NPS 60" DN50 ~ DN1500
Bosim diapazoni	CL125 ~CL150 PN10~ PN16
Harorat oralig'i	；-20-150
Qo'llash doirasi	Suv, bug 'yog'i, nitrat kislota, sirka kislotasi, kuchli oksidlovchi muhit va boshqalar kabi turli xil vositalar uchun javob beradi.
Valf tanasi	DI.A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,，
Valf plitasi	To'qimalar: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,
Valf o'rindig'i	NBR, EPDM, FKM...
Vana poyasi	A182 F6a,17-4PH，F304 F316, F51, ...

Ishlash xususiyatlari

1. Yumshoq muhr qo'sh plastinka nazorat valfining komponentlari vana tanasi, valf diski, valf mili, kamon va boshqa qismlarni o'z ichiga oladi, ular siqish turi bilan bog'langan va ixcham tuzilishga ega.
2. Valfning kelebek plitasi ikkita yarim doiradan iborat bo'lib, buloq bilan qaytishga majbur bo'ladi. Sızdırmazlık yuzasi korpusga yoki kauchuk bilan qoplangan aşınmaya bardoshli materialdan tayyorlanishi mumkin. U keng ko'lamli foydalanish va ishonchli muhrlanishga ega.
3. Vana diski qisqa yopilish zarbasiga ega va prujinali, sezgir harakat va tez yopilish tezligi bilan, suv bolg'asini sezilarli darajada kamaytiradi.
4. Yumshoq muhr qo'sh plastinka nazorat valfi ixcham tuzilishga, kichik o'lchamga, engil vaznga va oson o'rnatishga ega bo'lganligi sababli, o'rnatish maydoni cheklangan holatlarda foydalanish uchun javob beradi. U gorizontal yoki vertikal quvurlarda ishlatilishi mumkin.
5. Suv, bug 'yog'i, nitrat kislota, sirka kislotasi, kuchli oksidlovchi muhit va boshqa vositalar uchun qo'llaniladi.
