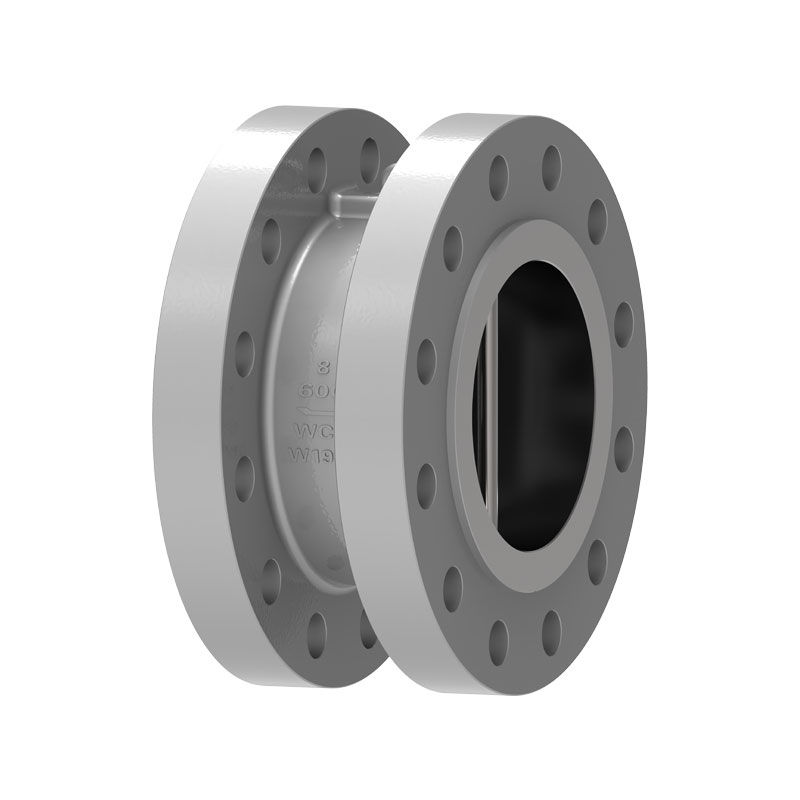

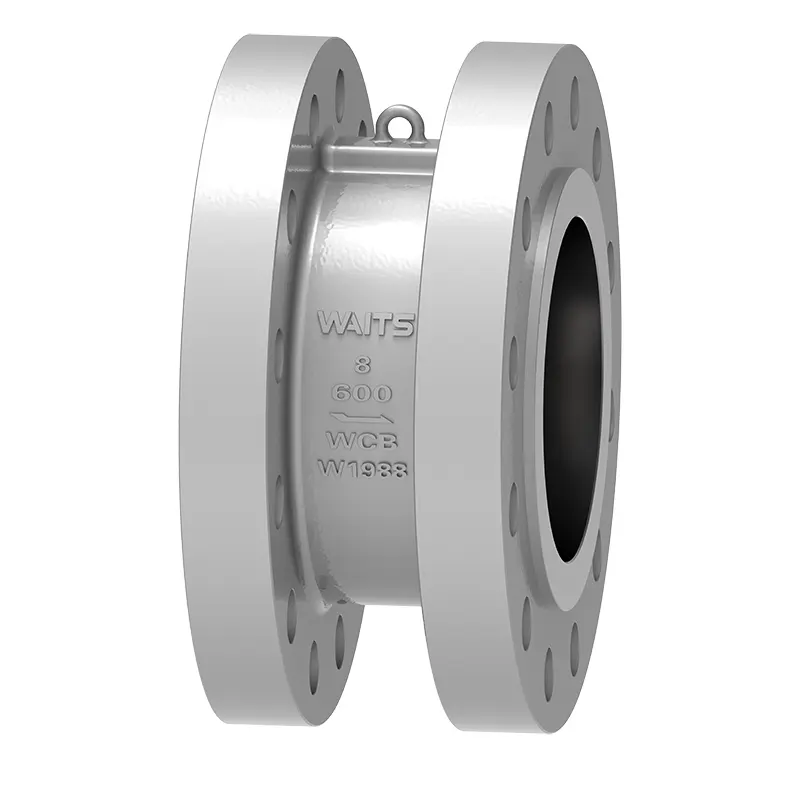

Ikki plastinkali nazorat valfi

Professional valf ishlab chiqaruvchisi sifatida, Waits turli mijozlarning ehtiyojlarini yaxshiroq qondirish uchun moslashtirilgan ikkita plastinka nazorat klapanlarini ishlab chiqarishni qo'llab-quvvatlashi mumkin. Sızdırmazlık nuqtai nazaridan, bu nazorat valfi kauchuk, PTFE va korpus kabi turli xil shakllarda bo'lishi mumkin. Moslashtirish mijozlar ehtiyojlariga ko'ra API / DIN / JIS kabi turli standartlarga javob berishi mumkin.

So'rov yuborish

Mahsulot tavsifi

Ikkita plastinka nazorat klapanining kelebek plitasi ikkita yarim doira bo'lib, kamonli valf diski markaziy vertikal pinga osilgan. Vana ochilganda, suyuqlikning birlashgan kuchi valf diskining muhrlanish yuzasining markazida va kamon qo'llab-quvvatlash kuchining ta'sir nuqtasi valf diskining sirtining markazida bo'ladi, shuning uchun valfning ildizi disk birinchi bo'lib ochiladi, shu bilan eski an'anaviy valfning valf diski ochilganda yuzaga keladigan muhrlangan sirtning aşınmasını oldini oladi va chidamlilikni samarali ravishda oshiradi.
Oqim tezligi sekinlashganda, burilish kamonining reaktsiya kuchi ta'sirida, valf diski asta-sekin valf o'rindig'iga yaqinlashadi va er-xotin plastinka nazorat valfi sekin yopilish bosqichiga kiradi. Suyuqlik orqaga oqganda, valf diskining kuchi va buralish kamonining reaktsiya kuchining birgalikdagi harakati vana diskining yopilishini mos ravishda oshiradi va tez yopilish bosqichiga kiradi. Bu suv bolg'asining ta'sirini samarali ravishda kamaytiradi va suv bolg'asining zararini kamaytiradi. Yopayotganda, bahor kuch nuqtasining harakati valf diskining yuqori qismini birinchi bo'lib yopilishiga olib keladi, bu esa valf diskining ildizini tishlashiga yo'l qo'ymaydi.

Amalga oshirish standartlari

Dizayn standartlari	API594, API6D, ASME B16.34
Flanj standartlari	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Ulanish usullari	Gofret turi, gardish turi, ushlagich turi,
Sinov va qabul qilish	API598, API 6D,
Strukturaviy uzunlik	API594, API6D, DIN3202
Bosim va harorat darajasi	ASME B16.34, DIN2401
Korroziyaga qarshi dizayn	NACE MR 0103, NACE MR 0175.ISO15156

Ilova

Hajmi	NPS 2"~ NPS 60" DN50 ~ DN1500
Bosim diapazoni	CL150 ~CL2500 PN10~ PN420
Harorat oralig'i	； -196°C ~ +600°C
Qo'llash doirasi	Suv, bug 'yog'i, nitrat kislota, sirka kislotasi, kuchli oksidlovchi muhit va boshqalar kabi turli xil vositalar uchun javob beradi.
Valf tanasi	Soxta buyumlar: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Quyma: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Valf plitasi	Soxta buyumlar: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Quyma: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Valf o'rindig'i	Korpus materiali, 13CR, zanglamaydigan po'lat 304/316, monel, sementlangan karbid, qotishma 20, mis qotishmasi va boshqalar.
Vana poyasi	A182 F6a,17-4PH，F304 F316, F51, ...

Ishlash xususiyatlari

1. Ikkita plastinka nazorat valfi vana tanasi, valf diski, valf mili va kamon va boshqalardan iborat. U qisqich tipidagi ulanish va ixcham tuzilishni qabul qiladi.
2. Kelebek plitasi ikkita yarim doira bo'lib, bahor majburiy qayta o'rnatish uchun ishlatiladi. Sızdırmazlık yuzasi aşınmaya bardoshli material bilan payvandlanishi yoki kauchuk bilan qoplangan bo'lishi mumkin. Foydalanishning keng doirasi va ishonchli muhrlanishi mavjud.
3. Vana diskining yopilish zarbasi qisqa va u bahorda yuklangan, tez yopilish tezligi bilan suv bolg'asi fenomenini kamaytirishi mumkin.
4. O'rnatish joyi cheklangan holatlar uchun mos keladi va gorizontal yoki vertikal quvurlar uchun ishlatilishi mumkin.
5. Suv, bug 'yog'i, nitrat kislota, sirka kislotasi, kuchli oksidlovchi vosita va boshqalar kabi turli xil vositalarga qo'llanilishi mumkin.

Dual Plate Check Valve
