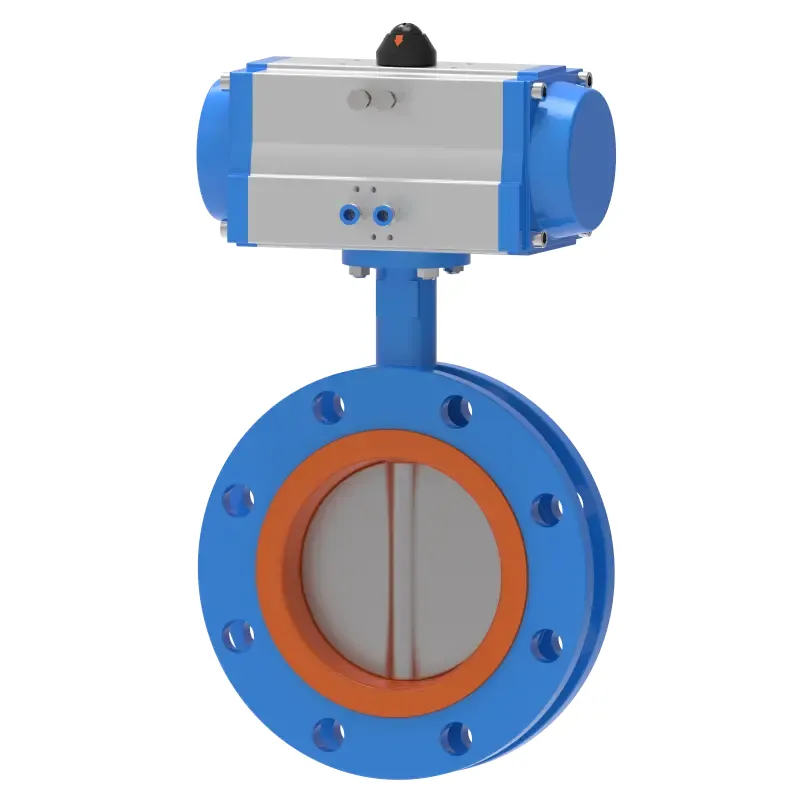

U tipidagi gardishli kapalak vana

Waits valfi quvur liniyasining diametri yo'nalishi bo'yicha U-tipli gardishli kapalak klapanining kapalak plitasini o'rnatadi. Kelebek vana tanasining silindrsimon kanalida disk shaklidagi kapalak plitasi 0 ° dan 90 ° gacha bo'lgan aylanish burchagi bilan o'q atrofida aylanadi. 90 ° ga aylantirilganda, valf to'liq ochiladi.

So'rov yuborish

Mahsulot tavsifi

Kutish valfi U-tipli gardishli kapalak vana bardoshli, kichik o'lchamli, engil va faqat bir nechta qismlardan iborat. Bundan tashqari, u tezda ochilishi va yopilishi mumkin. Flanjli kelebek valfi to'liq ochiq holatda bo'lsa, kelebek plitasining qalinligi vositaning vana tanasi orqali oqishi uchun yagona qarshilikdir, shuning uchun valf tomonidan ishlab chiqarilgan bosim tushishi juda kichik va u yaxshi oqim nazorat qilish xususiyatlariga ega. U tipidagi gardishli kelebek klapanning muhrlanish turlari elastik muhrlanish va metall muhrlashdir. Elastik sızdırmazlık valfi, sızdırmazlık rishtasi vana tanasiga o'rnatilishi yoki kapalak plitasining atrofiga o'rnatilishi mumkin.

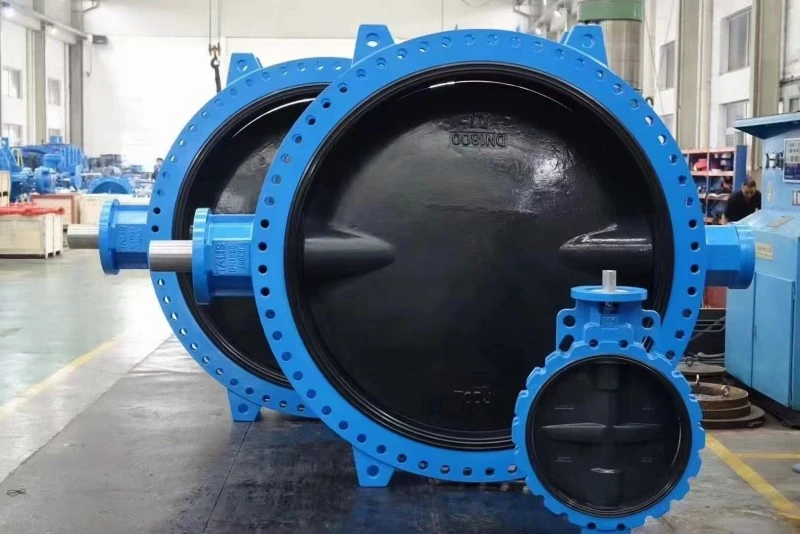

U Type Flange Butterfly Valve

Xususiyat

1. Kelebek klapan oddiy tuzilishga ega, kichik hajmli, engil vaznga ega va faqat bir nechta qismlardan iborat. Bunga qo'shimcha ravishda, tezda ochish va yopish uchun 90 ° aylantiring, bu esa ishlashni osonlashtiradi. Shu bilan birga, valf yaxshi suyuqlikni boshqarish xususiyatlariga ega.

2. Tuzilishi oddiy va ixcham bo'lib, 90 ° tez ochilishi / yopilishi mumkin.

3. Juda past ish momenti, energiyani tejash.

4. Oqim egri chizig'i to'g'ri chiziqqa moyil bo'lib, mukammal tartibga solish ishini ko'rsatadi.

5. Turli xil ommaviy axborot vositalari uchun mos keladigan materiallar tanlovining keng doirasi.

Tez ochish va yopish uchun 90 ° aylantiring, ishlatish oson. Shu bilan birga, U tipidagi gardishli kelebek klapan mukammal suyuqlikni boshqarish xususiyatlariga ega.

Metall muhrlangan klapanlarning ishlash muddati odatda elastik muhrlangan klapanlarga qaraganda uzoqroq, ammo to'liq muhrlanishga erishish qiyin.

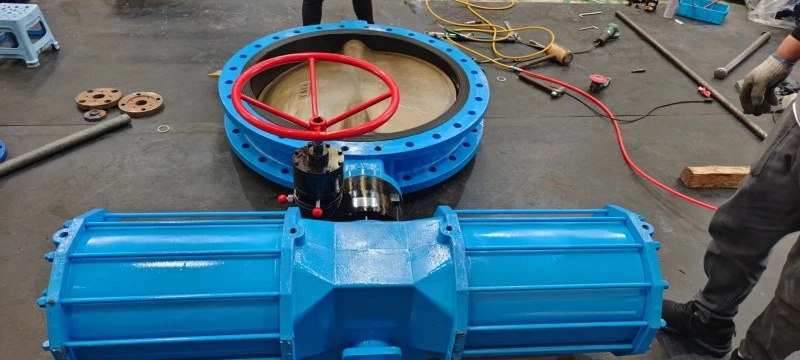

U Type Flange Butterfly Valve

U-tipli gardishli kelebek vana va ikkita qisqichli kelebek klapan o'rtasidagi taqqoslash

1. Material (o'xshashlik):

Vana tanasi: kulrang quyma temir; Egiluvchan temir; Karbonli po'lat.

Valf diski: egiluvchan temir (nikel bilan qoplangan yoki neylon bilan qoplangan); 304/316 zanglamaydigan po'latdan; Alyuminiy bronza.

Vana poyasi: 410/416/304/316 zanglamaydigan po'lat.

Valf o'rindig'i: EPDM kauchuk; Nitril kauchuk; teflon; florokauchuk; geparen; Xloropren kauchuk; Metall valf o'rindig'i.

2. Bosim (o'xshashlik):

SINF 125/150； PN10/16/25

3. Qo'llash doirasi:

U tipidagi gardishli kapalak klapan qisqich yoki kelebek klapanlardan farq qiladi, chunki u gardishli ulanishlardan foydalanadi va uchi qisqaroq uzunlikka ega.

Oqim nazorati uchun kelebek vanalardan foydalanish kerak bo'lsa, eng muhimi, to'g'ri o'lcham va valf turini tanlashdir. Kelebek klapanlarning strukturaviy printsipi, ayniqsa, katta diametrli valflarni tayyorlash uchun javob beradi. Kelebek klapanlar nafaqat neft, tabiiy gaz, kimyo va suvni tozalash kabi umumiy sohalarda, balki issiqlik elektr stantsiyalarining sovutish suvi tizimlarida ham keng qo'llaniladi.

Agar oqimni nazorat qilish uchun U tipidagi gardishli kelebek klapandan foydalanish kerak bo'lsa, eng muhimi, valfning o'lchami va turini to'g'ri tanlashdir. Kelebek vanalarning strukturaviy printsipi, ayniqsa, katta diametrli valflarni ishlab chiqarish uchun javob beradi. Kelebek klapanlar nafaqat neft, tabiiy gaz, kimyo va suvni tozalash kabi umumiy sohalarda, balki issiqlik elektr stantsiyalarining sovutish suvi tizimlarida ham keng qo'llaniladi.
