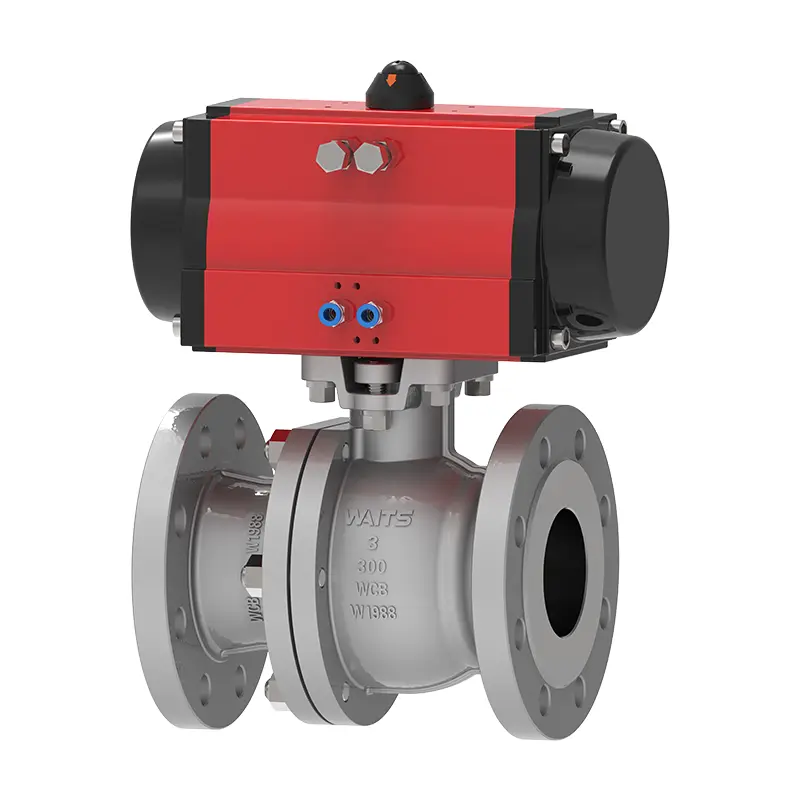

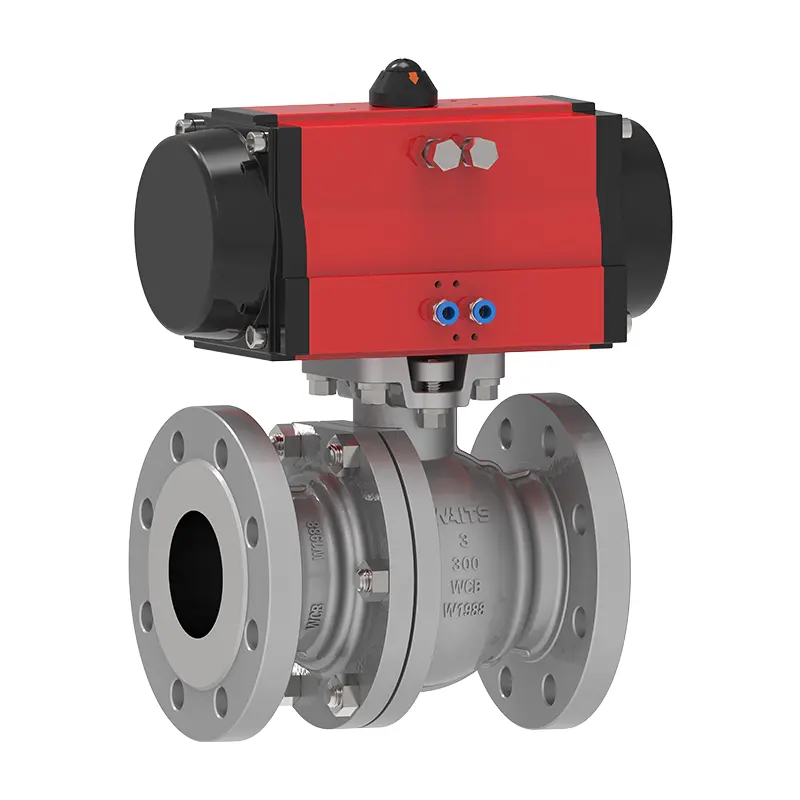

Ikki bo'lak pnevmatik suzuvchi to'p klapan (qavs bilan)

Kafedralarni kutadi Ikki qismli pnevmatik suzuvchi to'pni (qavs bilan) (qavs bilan) o'rnatishi juda oson, sizga juda ko'p muammolarni tejash juda oson! Bu zanglamaydigan po'latdan yasalgan po'lat tanasi va ptfe o'rindi bo'lgan pnevmatik boshqariladigan klapan. Kafedra kino neft-kimyo, energiya ishlab chiqarish va suvni tozalash tarmoqlari uchun eng arzon suyuqlik klapanlarini taqdim etishga qaratilgan.

So'rov yuborish

Mahsulot tavsifi

Boltlar, ixcham tuzilmalar, kompakt tuzilish va oson texnik xizmat ko'rsatadigan klapan va vanf qoplamini kutadi. Bu suv, bug ', neft va boshqa ommaviy axborot vositalarini, ayniqsa kimyo, oziq-ovqat va farmatsevtika sanoatida quvurlar tayyorlash va kesishish uchun juda mos keladi.

Asosiy afzalliklarga quyidagilar kiradi: tez javob berish vaqti; a'lo muhrlash ko'rsatkichlari; Uzoq xizmat hayoti.

Uch qismli dizayn bilan taqqoslaganda, ikki bo'lak suzuvchi ball klapanining quyidagi afzalliklariga ega: kichikroq oyoq izi, cheklangan bo'sh joyli qurilmalarga mos keladigan kichikroq, engil vazn; arzon

Ikki bo'lak pnevmatik suzuvchi to'p klapan (qavs bilan) - bu umumiy, sanoat va kimyoviy dasturlarga mos keladigan ikki qismli taniqli to'pni sotib oling; Suvni tozalash, kimyoviy moddalar, zaif korroziv va yarim korrozik suyuqliklar uchun javob beradi.

STTUT rejimi - bitta aktyorlik yoki ikki aktyorlik va bir qator sozlanadigan variantlar mavjud, shu jumladan cheklovlar, solenoid klapan va postlar.

Asosiy xususiyatlar:

Mavjud BSP yoki NPT interfeysi, hajmi: NPS 2 "~ nps 24" DN50 ~ DN600 2 dyuym (NPM).

Bosim doirasi: Cl150 ~ CL2500 pn10 ~ pn260

Harorat doirasi: -20 ~ ~ 400 ~

Anti-portlash valfi bilan jihozlangan.

Ikki bo'lak pnevmatik suzuvchi to'p klapan (qavs bilan) hozirgi jarayonni boshqarishning qat'iy talablariga javob beradi. Yig'ilish paytida barcha haydash komponentlari qat'iy tekshiriladi va jo'natishdan oldin 100% zavod sinovlari o'tkaziladi.

Amalga oshirish standartlari - Ikki qismli pnevmatik suzuvchi to'p klapan (qavs bilan)
Dizayn standartlari	6D / Olov 608, BS5351
Flash standarti	Asme B16.5 / ASME B16.47-A / B / En1092-1 / 2
Ulanish usullari	RF, bw, SW, NPT, FNPT
Sinash va qabul qilish	Olov 598, En12266
Tarkibiy uzunlik	API6D / ASME B16.10 / En558
Bosim va harorat reytinglari	Asme b16.34
O't o'chiruvchilar sinovi	Olov 6fa, yong'in 607
Neftning past darajasi	ISO 15848-1, API 622
Korroziyaga qarshi dizayn	Nace janob 0175

Ilova-ikki qismli pnevmatik suzuvchi to'p klapan (qavs bilan)
O'lcham	Nps 2 "~ nps 24" DN50 ~ DN600
Bosim doirasi	CL150 ~ CL2500 pn10 ~ pn260
Harorat oralig'i	-20 ~ ~ 400 ~
Ilovalar oralig'i	Suv, bug ', neft, suyultirilgan gaz, tabiiy gaz, ekish gazi, nitrat kislotasi, oksidlash vositalari, karbamid kabi turli xil medialarga tegishli.
Haydovchi rejimi	Gidravlik, pnevmatik, elektr, qo'lda va qurtlar bilan uzatilishi.
Valve yoki valfe qopqog'i	Kechirish: A105, A182 F304, F350, F51, B148, A350 LF2, F350 LF5, Monel Castings: A216 WCB, CF3, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Sirtni muhrlash	Ptfe, para-polipenilen (RPTFE, PPL), metal
Valve	A182-F6A-F304-F316-F51 17-43F / XM-19 ...
To'p	A105, A182 F304, F304L, F316L, F51, B148, A350 LF2, LF3, LF5
Tayoqchi	Asbest Grafit, moslashuvchan grafit, polietetrafhiluoroetilen, temir asoslangan qotishma

Pnevmatik ish jarayoni

1.Kechlangan havo (0,4-0,7mpa) aktuator piston yoki tishli mexanizmini boshqarish uchun kirishdir.

2.Ttserce 90 ° ga aylantirish uchun chiqadigan natijalar, to'pning teshiklari (to'liq ochilgan / to'liq yopilgan).

3. Amalga oshiruvchi silindrlar bahor sozlanishi talab qiladi, ikki tomonlama harakatlanuvchi silindrlar esa solenoid valf yo'nalishi orqali boshqariladi.

4.Rapid javobi: pnevmatik aktuatorlar tezlikda tezlikda o'chirish tezligiga mos keladi, chunki favqulodda vaziyat o'chirilgan stsenariylar uchun mos keladi.

Tanlash mezonlari

1. -Voe Yagona aktyorlik yoki aralashtirish moment talablariga asoslangan ikki tomonlama pnevmatik boshlar.

2. Korroziy vositalar uchun ptfe muhrlarini ajratish; Yuqori haroratli yoki yuqori bosimli dasturlar uchun metall qattiq muhrlarni tanlang.

3. Asme B16.5 ga mo'ljallangan 3-chi, quvur liniyasining muvofiqligini ta'minlang.
