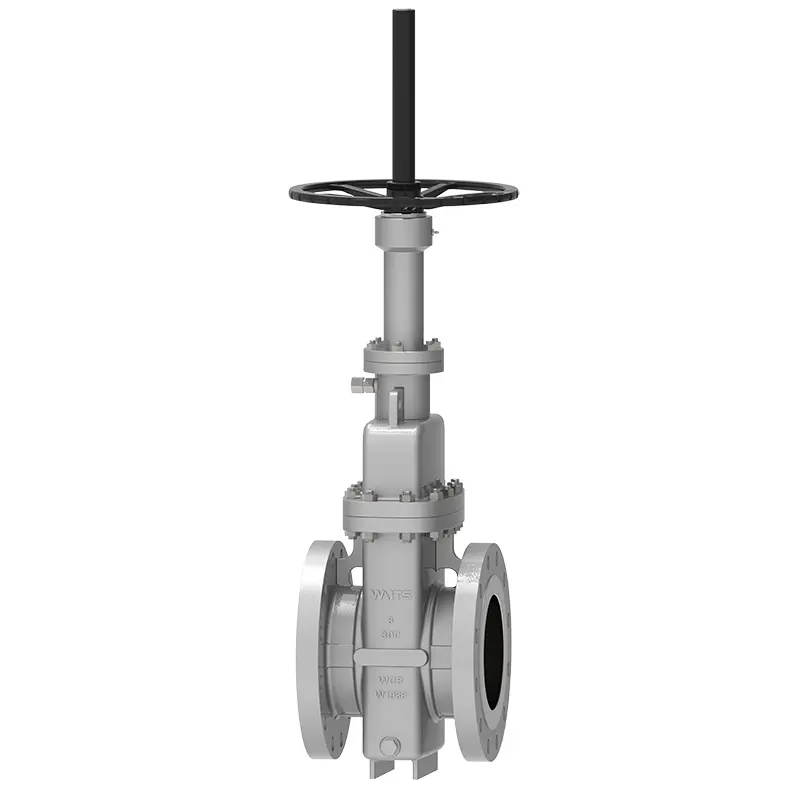

Yagona disk tekis darvoza valfi

"Bitta disk tekis darvoza klapan" - bu muhrlash va qulay operatsiya bilan ishlaydigan mahsulotdir. Tadbir professional etkazib beruvchisi sifatida, bizning mahsulotlarimiz Shimoliy Amerikadagi tabiiy gaz quvurlarini tashish loyihalarida hal qiluvchi rol o'ynab, Yaqin Sharq va Janubi-Sharqiy Osiyodagi ba'zi neft oqishida neft oqish xavfsizligini ta'minlaydi.

So'rov yuborish

Mahsulot tavsifi

Yagona disk tekis darvoza valfi parallel darvoti bo'lgan sokin linci - yopilish qismi. Uning yopilish qismi bitta darvoza va linesning bosqichiga bosish kuchi suzuvchi darvozada yoki suzuvchi valf ustidagi o'rta bosim bilan boshqariladi. Kafedra tomonidan ishlab chiqilgan va prognozlangan tekis darvoza, tazyiqli va balandligi muhrlash joyi, klapanning o'zi muhrlash funktsiyasi va valfi mustaqil. Xaridor talablariga ko'ra, darvoza teshiklari, burilish teshiklari, sozlanishi darvozasi va boshqa narsalarsiz bo'lish mumkin.

Amalga oshirish standartlari

Dizayn standarti	API 6D, GOST
Flanraning standartlari	Asme b16.5 asme b1.25
Tugatish	Rf, bw, RTJ va boshqalar.
Tekshirish va sinov	API 598, GOST
Yuzma-yuz	Asme b16.10, gost
Bosim va harorat reytinglari	API6D
O't o'chiruvchilar sinovi	API607, API6FA
Neftning past darajasi	ISO 15848-1, API 622
Korroziyaga qarshi dizayn	Nace janob 0103, Nace MR 0175

Ariza

O'lcham	2 "-60", DN50-DN1500
Bosim reytingi	150-2500 sinf, pn10-pn420
Ishlash harorati	-29 ° C ~ 300 ° C
Ilovalar oralig'i	Tegishli suv, kanalizatsiya, qurilish, neft, kimyo sanoati, oziq-ovqat, tibbiyot, to'qimachilik, to'qimachilik, kemalar, energetika, energetika, energiya, energiya tizimi va boshqalar.
Operator	Qi, tishli, elektr, pnevmatik va boshqalar.
Tana materiallari	Uglerod po'lat, zanglamaydigan po'lat, ikki tomonlama dumble po'latdan yasalgan, monel, Al bronza va boshqalar.
Valve plitasi / valfli o'rindig'i	WCB, LCB, CF8, CF8M, CF3, CF3m + D507, STL
Valve	F6A F316 F51 F53 Monel K500
Valve novda yong'oq	Mis qotishmasi
Qadoqlash	Moslashuvchan grafit, grafit Asbest qadoqlash, polietetrafluoroetilen ...

Ishlash xususiyatlari

Uch xil valflarning uch turi mavjud: quyish, payvandlash va ushlash.
Bitta disk tekis darvoza varaqasi O-ring muhrini va oldindan yuklangan varaq bilan tuzilmani oladi, bu esa Kirish va chiqish joyida joylashgan tekis darve valfi. Va ushbu tuzilmaning ochilish va yopish momentida oddiy valfning atigi 1/2 qismidir, shuning uchun klapan osongina ochilishi va yopilishi mumkin. Valv o'tirish, metall va metallga metall va metallga qo'shadigan yumshoq muhrli uzukni qabul qiladi va yumshoq muhrlangan sirt, shuningdek, darvoza indeksini ham o'chiradi. Valvning bir tomonida yog 'in'ektsiyasining bir tomonida yog' ulagich mavjud va drayveri favqulodda holat muhrlashining ta'siriga erishish uchun yog 'injektorlari va kanadagi in'ektsiya teshigi. Xizmat hayotini uzaytirish uchun, eshigi muhrlash sirtini o'rtacha eroziyadan himoya qilish uchun jihozlangan va u har doim valfi to'liq ochilgan yoki to'liq yopilganmi yoki yo'qmi, muhrlangan yuzaga mos keladi. Valf to'liq ochilganda, valf kanali silliq va to'g'ri bo'lsa, oqimning qarshiligi koeffitsienti juda oz, va deyarli hech qanday bosim yo'qolmaydi. Quvurni quvur tozalagich yordamida tozalash mumkin.
Ushbu bitta disk tekis darvoza valfi o'z-o'zidan muhrlash qobiliyatiga ega bo'lgan qadoqlash tarkibini qabul qilish kerak emas va ochish va yopish juda oson emas. Muhrlash samaradorligi ishonchli va qadoqlash umumiy muhrlaydigan in'ektsiya tuzilishi bilan jihozlangan, bu esa umumiy klapanlarning qadoqlashi mumkin bo'lgan muammolarni hal qiladi. Valf yopilganda, xavfsiz foydalanishni ta'minlash uchun ichki bo'shliqdagi yuqori bosimni avtomatik ravishda tushirish mumkin. Mahsulot yaxshi himoya qilish bo'yicha to'liq yopiq tuzilishdir va ular har qanday ob-havo sharoitida ishlatilishi mumkin. Vana valfning ochilishi va yopilish holatini ko'rsatish uchun pozitsiyaning ko'rsatkichi bilan jihozlangan. Yuqori yuklash turi texnik xizmat ko'rsatish paytida vaqt va xarajatlarni tejashga imkon beradi.
