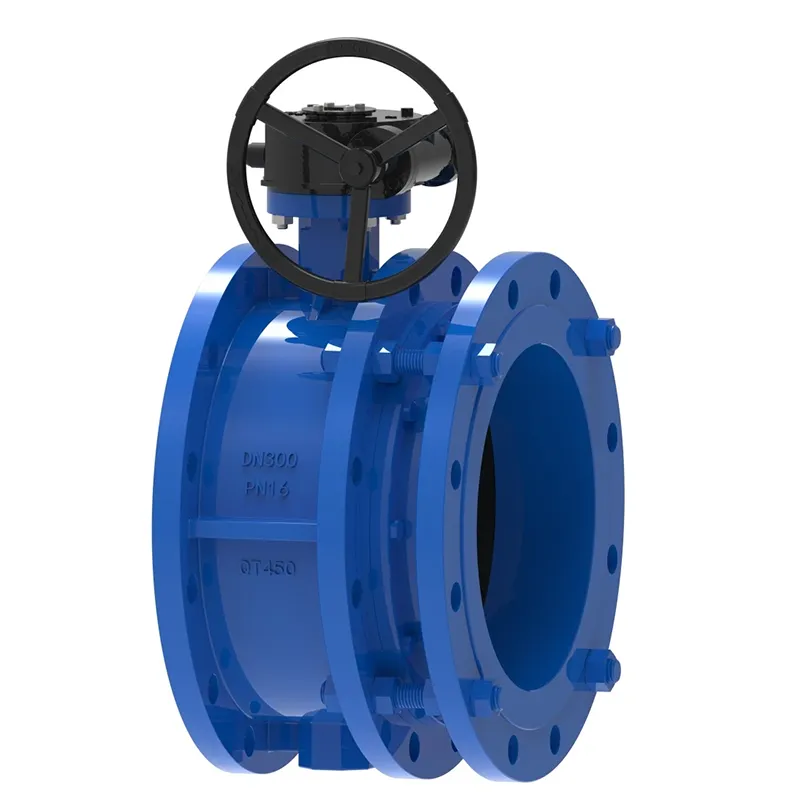

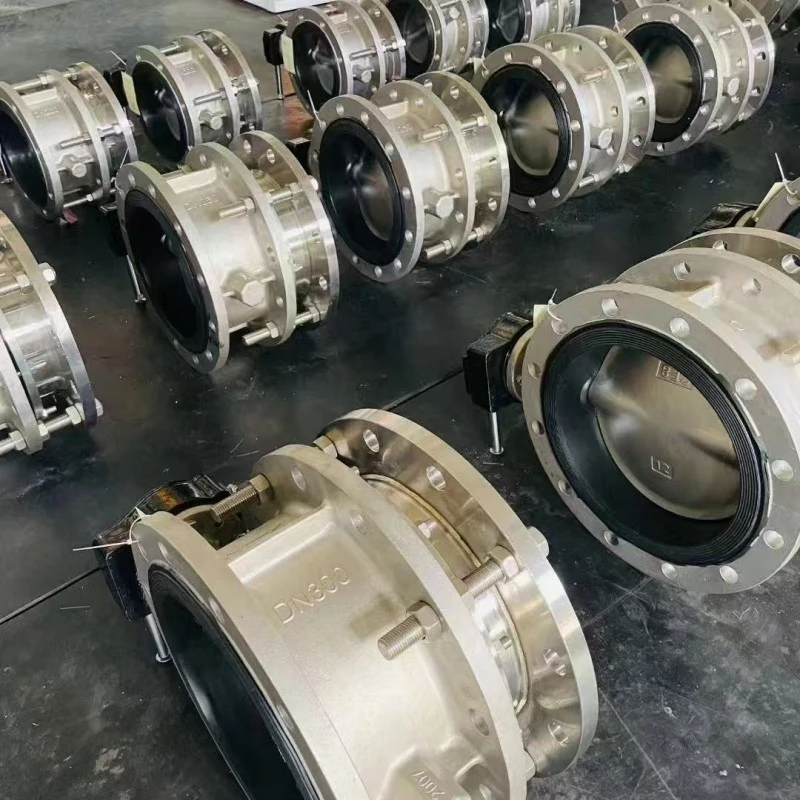

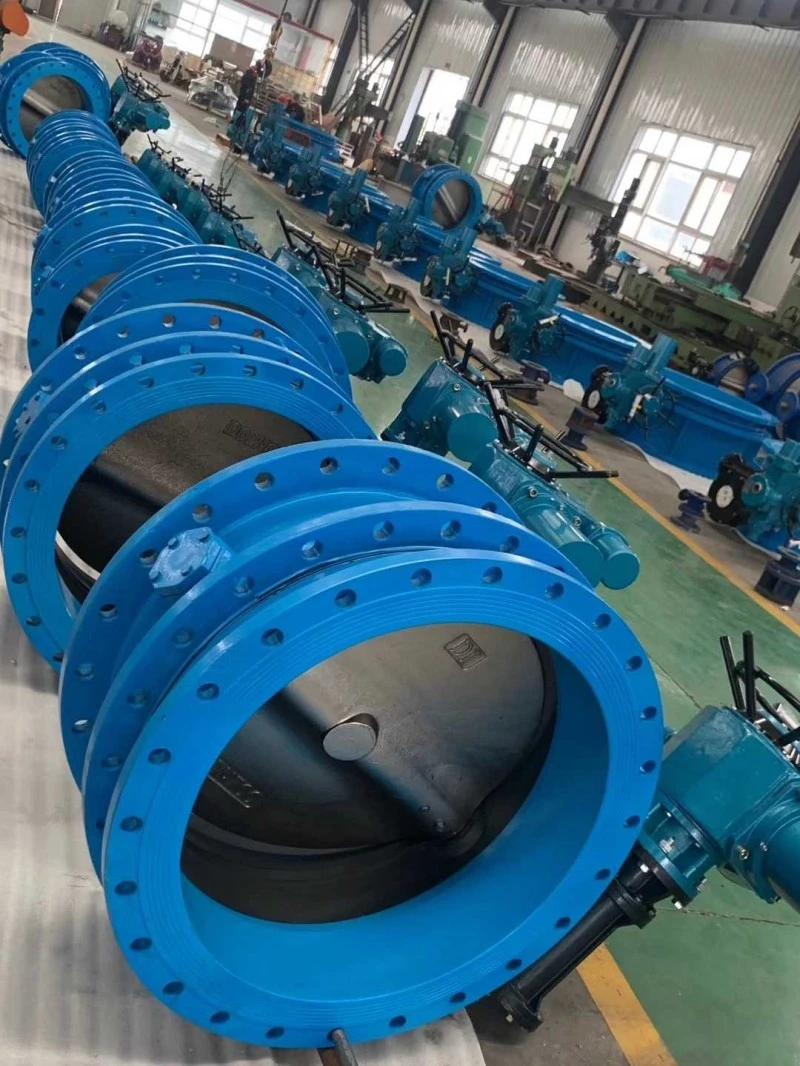

Kengaytirish qo'shma konsentrik kelebek vana

Kengaytirilgan Teleskopik konsentrik kapalak klapanining kapalak plitasi quvur liniyasining diametri yo'nalishi bo'yicha o'rnatiladi. Teleskopik kelebek valf korpusining silindrsimon kanalida disk shaklidagi kapalak plitasi 0 ° dan 90 ° gacha bo'lgan aylanish burchagi bilan o'q atrofida aylanadi. 90 ° ga aylantirilganda, valf to'liq ochiladi. ≤ 80 ℃ haroratga mos keladi, neft, kimyo, oziq-ovqat, farmatsevtika, to'qimachilik, qog'oz ishlab chiqarish, energiya, suv ta'minoti va drenaj, gaz quvurlarida oqimni tartibga solish, ommaviy axborot vositalarini ushlab turish va quvur liniyasining issiqlik kengayishi va qisqarishini qoplash uchun ishlatiladi.

Afzalliklari:

Teleskopik konsentrik kelebek klapan (ma'lum uzunlik oralig'ida cho'zilishi mumkin bo'lgan tuzilishga ega) nafaqat valfni demontaj qilishni osonlashtiradi, balki quvur liniyasining kuchlanishini kamaytiradi va valfni himoya qiladi. Shu bilan birga, u kelebek klapanlar va kengaytirish bo'g'inlarini o'rnatish usulini ham siqib, bo'shliqni yanada ixcham qiladi. Odatda, bu turdagi valflar maxsus parvarishlashni talab qilmaydi va faqat qochqinlar va ajralishlar uchun kengayish va qisqarish qismlarini muntazam ravishda kuzatishni talab qiladi.

Teleskopik konsentrik kelebek klapanni o'rnatish usuli katta afzalliklarga ega, chunki faqat kengaytiruvchi qismni demontaj qilish kerak, bu juda ko'p texnik joyni tejaydi va valfsiz xizmat ko'rsatishga erishadi (kelebek klapanlar og'irroq, kengaytirish bo'g'inlari engilroq va mehnat zichligi past).

O'rnatish ehtiyot choralari:

1. Quvurni qurish maydonchasida demontaj qilingan kengaytirish flanesli kelebek vanalarni demontaj qilish qat'iyan man etiladi; Saytda teleskopik kelebek valfni qayta-qayta uzaytirish yoki qisqartirish qat'iyan man etiladi.

2. Kengaytirish valfining har ikki uchidagi quvurlar konsentrik bo'lishi kerak va quvurlardagi ikkita gardish yuzasi parallel bo'lishi kerak;

3. Flanjni mahkamlash murvatlari nosimmetrik tarzda tortilishi kerak va gardish mahkamlash murvatlarini bir tomondan kuch bilan tortmang;

4. Kengaytirish trubkasi valf orqasida o'rnatiladi;

5. Kengaytirish valfining kengaytirish qismi quvur liniyasining burchagiga yoki oxiriga o'rnatilmasligi kerak.

6. Kengaytirish gardishli kelebek klapan o'rnatishdan oldin tekis joylashtirilishi kerak va o'z xohishiga ko'ra zarba bermasligi kerak;

7. Teleskopik konsentrik kelebek klapanning strukturaviy uzunligi zavoddagi minimal uzunlikdir va o'rnatish vaqtida o'rnatish uzunligiga (ya'ni dizayn uzunligi) tortiladi;

Quvurlar orasidagi uzunlik kengaytirish kapalak klapanining o'rnatish uzunligidan oshib ketganda, iltimos, quvur liniyasi oralig'ini sozlang va uni shikastlamaslik uchun kengaytirish valfini kuch bilan tortmang;

9. Teleskopik konsentrik kelebek klapanning kelebek valfi har qanday holatda o'rnatilishi mumkin. Haroratni qoplash uchun foydalanilganda, quvur liniyasini o'rnatish tugallangandan so'ng, kengaytirish klapanining kengaytirish trubkasi tashqariga chiqarilishiga yo'l qo'ymaslik uchun quvur liniyasi o'qi bo'ylab ikkala uchida qavslar o'rnatilishi kerak. Qavsni qo'llab-quvvatlash kuchi quyidagi formula bo'yicha hisoblanadi va ish paytida braketni olib tashlash qat'iyan man etiladi;

Qanday tanlash kerak:

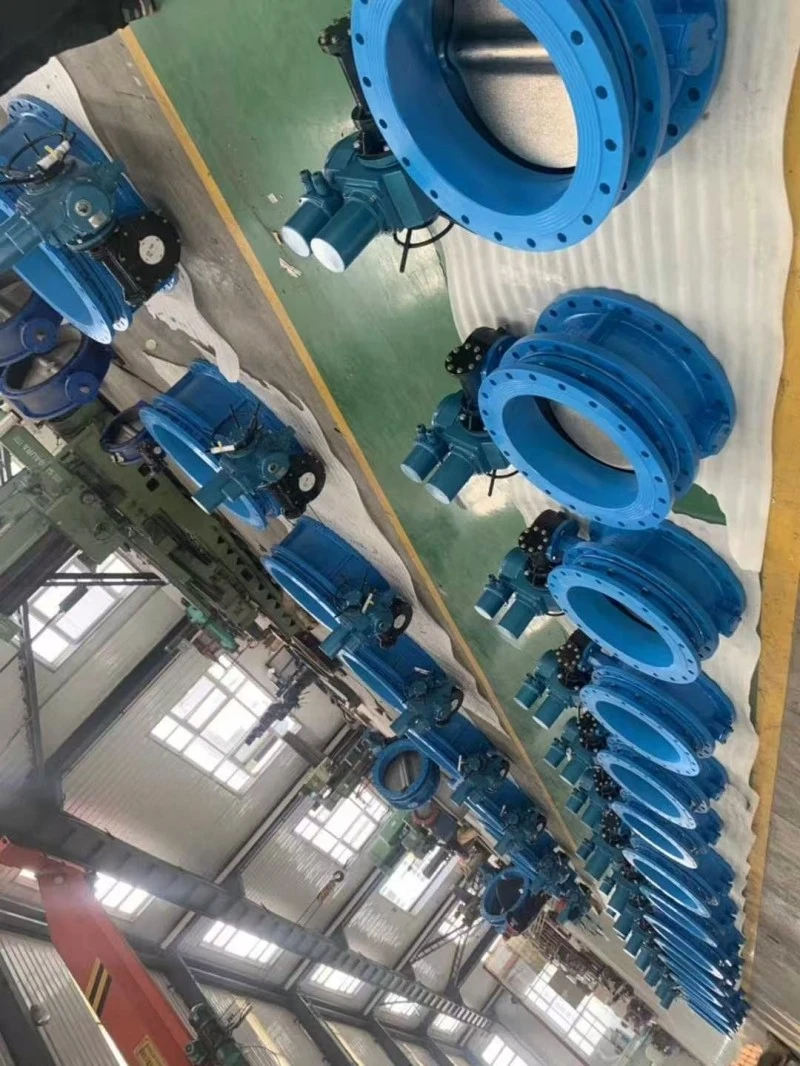

Teleskopik konsentrik kelebek klapanning strukturaviy shakli ikki turga bo'linadi: konsentrik teleskopik kelebek valf va eksantrik teleskopik kelebek klapan. Turli xil ish mexanizmlariga ko'ra, uni qurt tishli uzatmali teleskopik kelebek klapanlarga, pnevmatik teleskopik kelebek klapanlarga va elektr teleskopik kelebek klapanlarga bo'lish mumkin.

Turli xil sızdırmazlık materiallariga ko'ra, u yumshoq muhrlangan teleskopik kelebek klapanlarga va metall qattiq muhrlangan teleskopik kelebek vanalarga bo'linadi.

Teleskopik konsentrlangan kelebek klapanlar odatda T>80 ℃ haroratli toza suv quvurlari uchun ishlatiladi va quvurlar korroziy emas. Qattiq muhrlangan teleskopik kelebek klapanlar odatda T>425 ℃ haroratli bug 'issiqlik uzatish quvurlarida qo'llaniladi. Shuning uchun, teleskopik kelebek valfni tanlashda, to'g'ri tanlov qilish uchun vosita, harorat, bosim va hokazolarni aniqlashtirish kerak.
