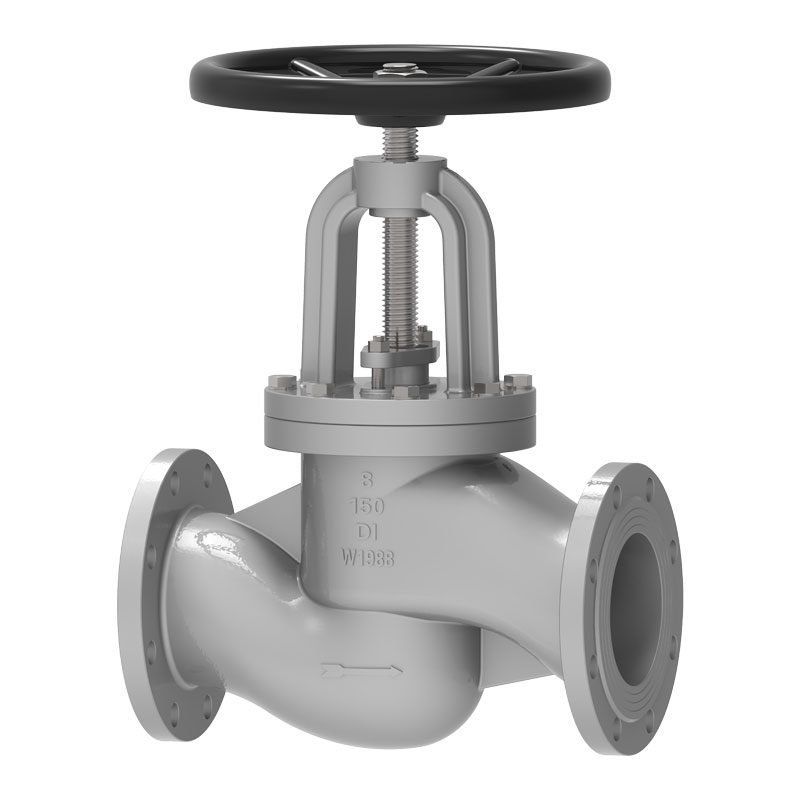

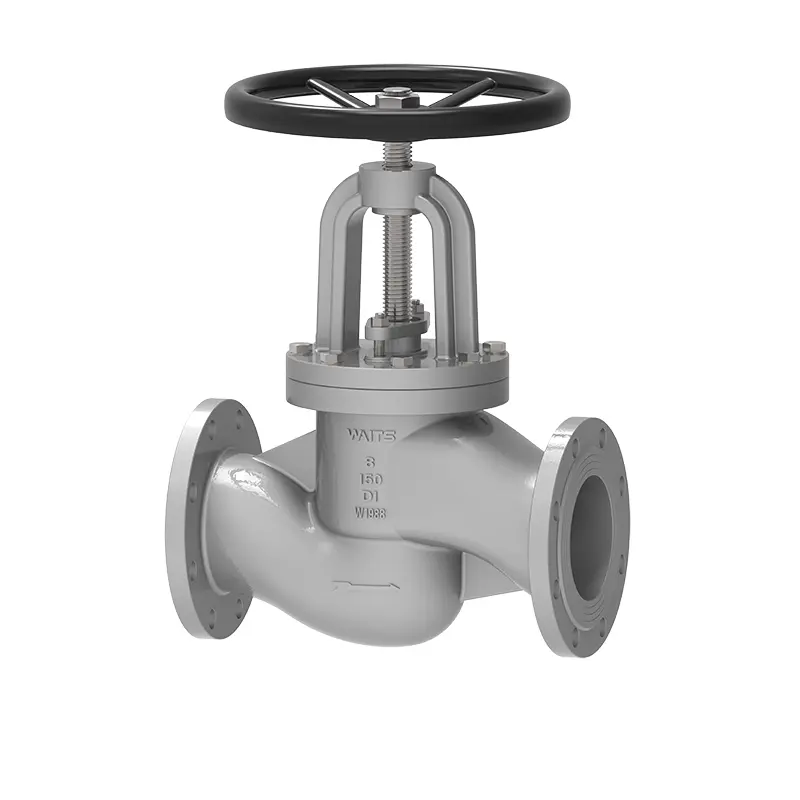

Egiluvchan temir S naqshli globus vana

Waits tomonidan ishlab chiqarilgan egiluvchan temir S naqshli globus klapan AISI / DIN / BS / standartlariga mos keladi, barqaror ishlash va yuqori xarajatli ishlash. Biz dastlab Qo'shma Shtatlarda tashkil etilgan va hozir bizning global shtab-kvartiramiz Venchjou, Xitoyda joylashgan. Bizda bir nechta ishlab chiqarish bazasi, barqaror ta'minot mavjud va sizni imtiyozli narxlar bilan ta'minlay olamiz.

So'rov yuborish

Mahsulot tavsifi

Waits tomonidan ishlab chiqarilgan egiluvchan temir S naqshli globus valfi oqimni aniq nazorat qilish va minimal oqish uchun mo'ljallangan. Vana korroziyaga chidamliligi va aşınma qarshiligi ishonchli diapazonda va uzoq muddatli foydalanish uchun mos bo'lishini ta'minlash uchun xom ashyoni diqqat bilan tanlaymiz.
Ushbu globus klapan yuqori bosim sharoitlariga moslashish uchun mo'ljallangan va turli sanoat ilovalarida barqaror va ishonchli bo'lib qolishi mumkin. Turli xil ish sharoitlariga va quvur liniyasi xususiyatlariga moslashadi va tez-tez texnik xizmat ko'rsatishni talab qilmaydi. U yaxshi xizmat muddatiga ega va foydalanish paytida mehnat va texnik xarajatlaringizni kamaytiradi.
Egiluvchan temir S naqshli globus klapanining o'chirish quvvati suv tozalash inshootlarida, bug 'ilovalarida va kimyo sanoatida keng qo'llaniladi. Bunga qo'shimcha ravishda, ba'zi yuqori bosimli tizimlar ham yaxshi tizimli quvvat va kuchli moslashuvchanlik tufayli ushbu valfni tanlaydi.

Amalga oshirish standartlari

Dizayn standartlari	,API603, ASME B16.34, DIN 3352, EN1984
Flanj standartlari	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Ulanish usullari	SW, RF,
Sinov va qabul qilish	API598, DIN 3230, EN 12569
Strukturaviy uzunlik	ASME B16.10, DIN3352-F4/F5, EN 558-1
Bosim va harorat darajasi	ASME B16.34,
Past oqish standartlari	ISO 15848-1, API 622
Korroziyaga qarshi dizayn	NACE MR 0103, NACE MR 0175

Ilova

Hajmi	NPS 2″ ~ NPS 12″ DN50~ DN300
Bosim diapazoni	CL125~ CL300 PN10~ PN64
Harorat oralig'i	；-10°C ~ +220°C
Qo'llash doirasi	Vodoprovod, kanalizatsiya, qurilish, neft, kimyo sanoati, oziq-ovqat, tibbiyot, to'qimachilik, elektr energiyasi, kemasozlik, metallurgiya, energetika tizimi va boshqalar.
Haydash rejimi	Turbinali, pnevmatik, elektr
Valf tanasi/valf qopqog'i	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Valf plitasi/valf o'rindig'i	DI, DI+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Vana poyasi	F6A F304 F316 F51 F53 Monel K500
Vana novdasi gayka	Mis qotishmasi
Qadoqlash	Moslashuvchan grafit, grafitli asbest qadoqlash, politetrafloroetilen...

Ishlash xususiyatlari

(1) To'xtash klapanining tuzilishi eshik klapaniga qaraganda oddiyroq va uni ishlab chiqarish va saqlash osonroq.
(2) Sızdırmazlık yuzasini kiyish va chizish oson emas va muhrlanish ko'rsatkichlari yaxshi. Ochilish va yopish vaqtida valf diski va valf tanasining muhrlangan yuzasi o'rtasida nisbatan siljish yo'q, shuning uchun aşınma va chizish jiddiy emas, muhrlanish ko'rsatkichlari yaxshi va xizmat muddati uzoq.
(3) Ochish va yopilganda, valf diskining kichik zarbasi va eshik klapanidan kichikroq balandligi bor, lekin struktura uzunligi eshik valfidan uzunroqdir.
(4) Ochilish va yopish momenti katta va ochilish va yopish vaqti nisbatan uzoq.
(5) Vana tanasidagi o'rta kanal burilishli bo'lgani uchun suyuqlik qarshiligi katta va quvvat sarfi nisbatan katta.
(6) O'rta oqim yo'nalishining nominal bosimi PN ≤16MPa bo'lsa, quyi oqim odatda qabul qilinadi va vosita vana diskining pastki qismidan yuqoriga qarab oqadi; nominal bosim PN≥20MPa bo'lsa, teskari oqim odatda qabul qilinadi va vosita muhrlanish ishini oshirish uchun valf diskining yuqori qismidan pastga tushadi. Ammo shuni ta'kidlash kerakki, to'xtash valfini ishlatganda, vosita faqat bir yo'nalishda oqishi mumkin va oqim yo'nalishini o'zgartira olmaydi.
(7) Vana diski to'liq ochilganda osongina eroziyalanadi, shuning uchun uni ishlatishda e'tibor berish kerak.
To'xtash klapanining valf ildizining o'qi valf o'rindig'ining muhrlanish yuzasiga perpendikulyar. Vana novdasini ochish yoki yopish zarbasi nisbatan qisqa va ishonchli kesish ta'siriga ega. Bu vositani kesish, tartibga solish va o'chirish uchun javob beradi.
