Yon kirishning kriyojenik kapalak valfi

Waits tomonidan ishlab chiqarilgan kriyojenik yon kirish kapalak klapan yuqori sifatli xom ashyodan tayyorlangan va butun jarayon davomida sifat nazorati ostida. Bu mukammal ishlash va yuqori xarajatli ishlashga ega. Ushbu valf juda past haroratlarga bardosh bera oladi va yanada murakkab ish sharoitlariga mos keladi. Biz vana ishlab chiqarishda 30 yillik tajribaga egamiz va kashshof va innovatsionlikni davom ettiramiz. Biz ko'proq mijozlar bilan uzoq muddatli hamkorlikka umid qilamiz.

So'rov yuborish

Mahsulot tavsifi

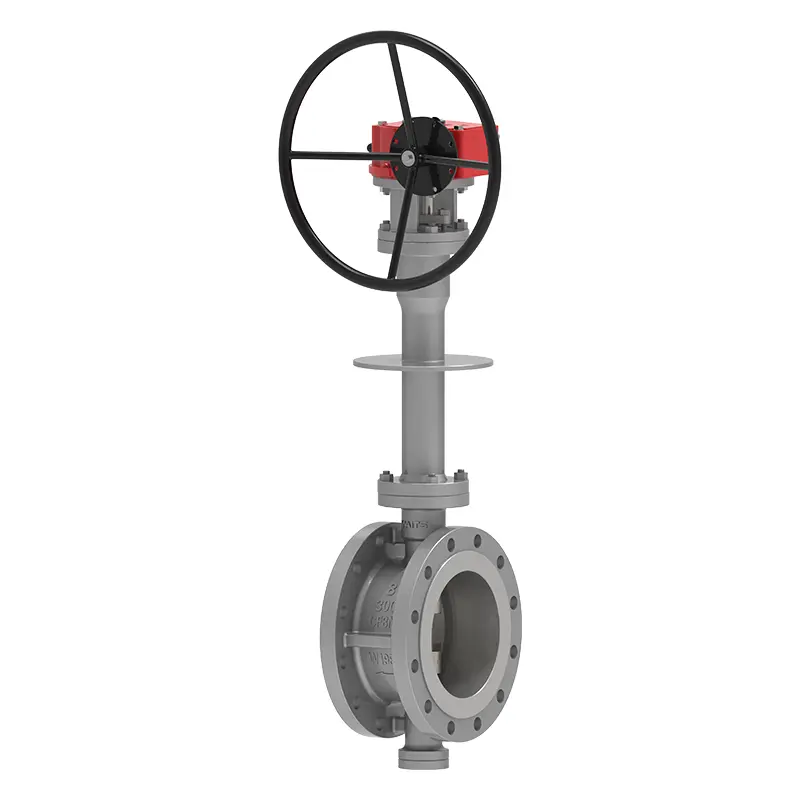

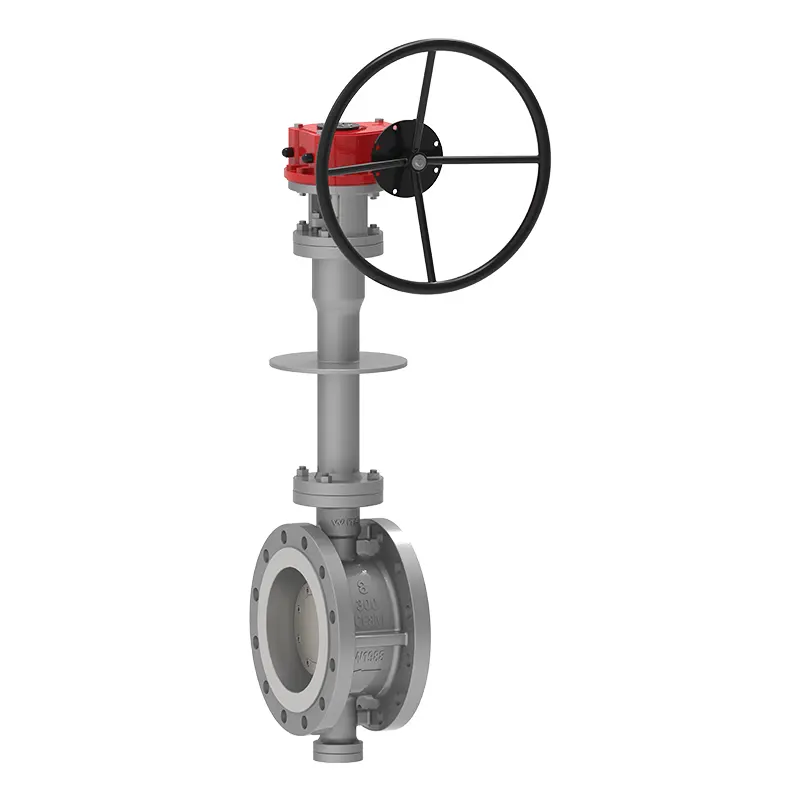

Kriogenik yon kirish kapalak klapan - bu Waits tomonidan yangi ishlab chiqilgan uzoq umr, energiya tejovchi kapalak klapan. U vana tanasi, kelebek plitasi, muhrlash halqasi, uzatish mexanizmi va boshqa asosiy qismlardan iborat. Uning tuzilishi ikki o'lchovli yoki uch o'lchovli eksantrik printsipial dizaynni qabul qiladi va elastik muhr yoki qattiq va yumshoq ko'p darajali muhr bilan mos keluvchi yangi texnologiyani qo'llaydi, bu kelebek klapan ishlayotgan paytda momentni kamaytiradi, ko'proq kuch va energiyani tejaydi. Bunday dizayn va jarayonni tanlash, shuningdek, kelebek valfning umumiy korroziyaga chidamliligini, yuqori haroratga chidamliligini va aşınma qarshiligini ta'minlashi mumkin.

Amalga oshirish standartlari

Dizayn standartlari	API 609, EN 593, GB/T 24925
Flanj standartlari	ASME B16.25 (BW)
Yong'inga chidamli dizayn	API 607, API 6FA
Ulanish usullari	BW, RF
Oddiy harorat sinovini qabul qilish	API 598, ANSI/FCI 70-2, EN 12266, ISO 5208
Past haroratli sinovni qabul qilish	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Strukturaviy uzunlik	API 609, ASME B16.10, EN 558, ISO 5752
Bosim va harorat darajasi	ASME B16.34,
Past oqish standartlari	ISO 15848-1, API 622
Korroziyaga qarshi dizayn	NACE MR 0103, NACE MR 0175

Ilova

Hajmi	NPS3 ~ NPS52 DN80~ DN1300
Bosim diapazoni	CL150~CL1500 PN6~ PN250
Harorat oralig'i	-196°C ~ +120°C
Qo'llash doirasi
Haydash rejimi	Qo'lda, pnevmatik, elektr
Valf tanasi	A351 CF3, CF8, CF3M, CF8M va boshqalar.
Valf plitasi	A351 CF3, CF8, CF3M, CF8M va boshqalar.
Valf o'rindig'i	Stainless steel + STL; Stainless steel + graphite
Vana poyasi	XM-19, Gr660 Ty2/HT

Ishlash xususiyatlari

1. Kriyojenik yon kirish kelebek valfi er-xotin burchakli va kichik eksantriklik dizaynini qabul qiladi: moment etakchi ichki darajaga etadi (tengdoshlarning 40% ~ 60%) va mos keladigan elektr va pnevmatik narxlar juda foydali;
2. Vana o'rindig'i va muhrlangan halqani texnik xizmat ko'rsatish bo'limi dizayni bilan onlayn ravishda almashtirish mumkin: valf o'rindig'i va sızdırmazlık halqasi ajratilgan va valfda oson parvarishlash va almashtirish uchun tekshirish porti mavjud.
3. Vana plitasining yuqori va pastki qo'shaloq tugmalari va valf novdasi past haroratlarda tiqilib qolmasligini ta'minlaydi va shu bilan birga API 609 uchishga qarshi dizaynga javob beradi;
4. Vana momenti kichik: sızdırmazlık yuzasi nol aşınmaya yaqin, bu valfning ishlash muddatini uzaytiradi;
5. U keng ko'lamli ilovalarga ega va LNG, propilen va etilen kabi ultra past haroratli qurilmalar uchun ishlatilishi mumkin;
6. Yaxshi muhrlanish ko'rsatkichi: normal haroratda oqish API598, past haroratda esa BS6364 ning 1/3 qismidir. Past haroratlarda BS6364 ning ijobiy va teskari muhrlanish talablariga javob bering;
7. The valve body and valve seat are separate components: the valve seat and sealing ring can be made of different materials to meet the working conditions;
8. Uchta eksantriklik: milning markaziy chizig'i muhrlangan sirtning markaziy chizig'idan chetga chiqadi, milning o'rta chizig'i quvur liniyasining markaziy chizig'idan biroz chetga chiqadi va valf tanasining muhr yuzasining markaziy chizig'i (qiyshiq konus) ) quvur liniyasining markaziy chizig'i bilan burchak holatini hosil qiladi;

Cryogenic Side Entry Butterfly Valve
