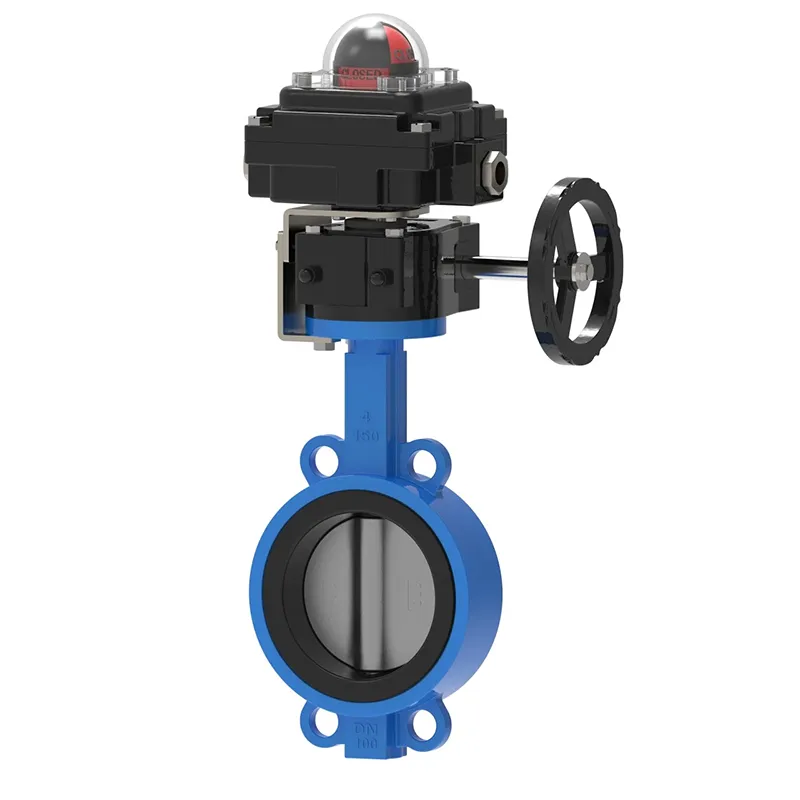

Limit kaliti bilan kapalak vana

Waits klapanining limitli kalitli yuqori sifatli kapalak klapan qo'lda vana holatini masofadan ko'rsatish uchun ishlatiladi, shu jumladan 2 tomonlama bitta qutbli ikki otish (SPDT) mexanik kaliti, simli terminallar, vizual ko'rsatkich chiroqlari, korpus, zavod o'rnatish va sinovdan o'tkazish. Qo'l va tishli kelebek klapanlar uchun maxsus mo'ljallangan.

So'rov yuborish

Mahsulot tavsifi

Zavodlar va ularning jarayonlari tobora murakkablashib, real vaqt rejimida tizimning fikr-mulohazalariga ko'proq tayanganligi sababli, ko'plab mijozlar qo'lda va avtomatik klapanlar uchun elektr aloqalarini talab qilmoqdalar. Har bir valf boshqacha, shuning uchun Waits valve modifikatsiyasini Limit Switch bilan Butterfly Valve namunaviy vanalar va kerakli kalit qutilari asosida moslashtirilgan xizmatlarni taqdim etadi.

Afzallik

Arzon narxlardagi valf o'rnini ko'rsatuvchi mahsulot

Issiq eritilgan yopishtiruvchi pishirish kukuni qoplama qobig'i

2 kanalli bitta qutbli ikki otish (SPDT) mexanik kaliti, nominal oqim 16 amper

Yoqish/o'chirish holatini aniq ko'rinadigan sferik ko'rsatkich chirog'i orqali ko'rsatishingiz mumkin

Kamerani sozlash oson va joyida kalibrlash oddiy. Hech qanday vosita kerak emas.

Ikkita 1/2 dyuymli NPT kanali interfeysi

Limit kaliti bilan kapalak klapan 8 dyuymgacha bo'lgan sharli klapanlar va kelebek klapanlar uchun mos bo'lgan qo'lda chegara kalitidir. Vana ISO5211 standartiga mos keladi, NEMA 4X reytingiga javob beradi va o'rnatilgan qulflash moslamasi bilan jihozlangan. Standart SPDT 10 amper @ 120VAC chegara kaliti.

Chegara kaliti - aktuatorni elektr kalitiga mexanik ravishda bog'laydigan elektromexanik qurilma. Cheklovchi kalit - bu ob'ektning harakati bilan quvvatlanadigan boshqaruv moslamasi. Muxtasar qilib aytganda, chegara kalitlari boshqa ob'ektlarning harakatini kuzatishi mumkin.

Mexanik chegara kalitlari yuqori aniqlik va takroriylikka ega. Kontakt sensorlari sanoat operatsiyalarida ob'ektlarning mavjudligi va holatini aniqlash uchun ishlatiladi.

Cheklovchi kalitlarning turlari odatda to'rt toifaga bo'linadi: mo'ylov turi, rolik turi, tutqich turi va piston turi. Ular odatda ochiq, odatda yopiq yoki ikkalasi sifatida tuzilgan. Ba'zi ilovalarda chegara kalitlari yaqinlik sensorlari bilan almashtirildi.

Ob'ekt chegara tugmasi (yoki piston) bilan aloqa qilganda, tutqich kontakt faollashtirilgunga qadar oldindan belgilangan masofani siljitadi. Ortiqcha harakatlanish qo'lning oldindan belgilangan masofadan tashqariga harakatlanishini anglatadi. asosiy fikrlar.

Limit o'tkazgichning spetsifikatsiyasi

Limit kaliti bilan kapalak klapan muayyan operatsiyalar uchun mo'ljallanganligi sababli, har bir chegara kaliti dasturga muvofiq sozlanishi kerak. Limit kalitining maqsadli ilovangiz bilan mosligini baholash uchun quyidagi parametrlarni ko'rib chiqing.

Qobiq: quyma alyuminiy: O-ring muhr

Opsiyonel 304 va 316 zanglamaydigan po'latdan yasalgan konstruktsiyalar

Qoplama: Polyester kukunli qoplama (soat)

O-ring: Nitril kauchuk (standart) -25 ℃ -85 ℃ (soat)

Atrof-muhit turi: 4, 4X, IP67

Portlashdan himoyalanganlik darajasi: Cl 1 zona 1, Ex d IIC T6 Gb

Mintaqaviy tasnifi: Nema 4, Nema 7

Mahkamlagich: zanglamaydigan po'lat

Eksa: Namur zanglamaydigan po'lat

Ikki yarim dyuymli NPT iplari

Terminal bloklari kontaktlari: 8

Ish kuchlanishi: 120VAC, 12VDC, 24VDC
