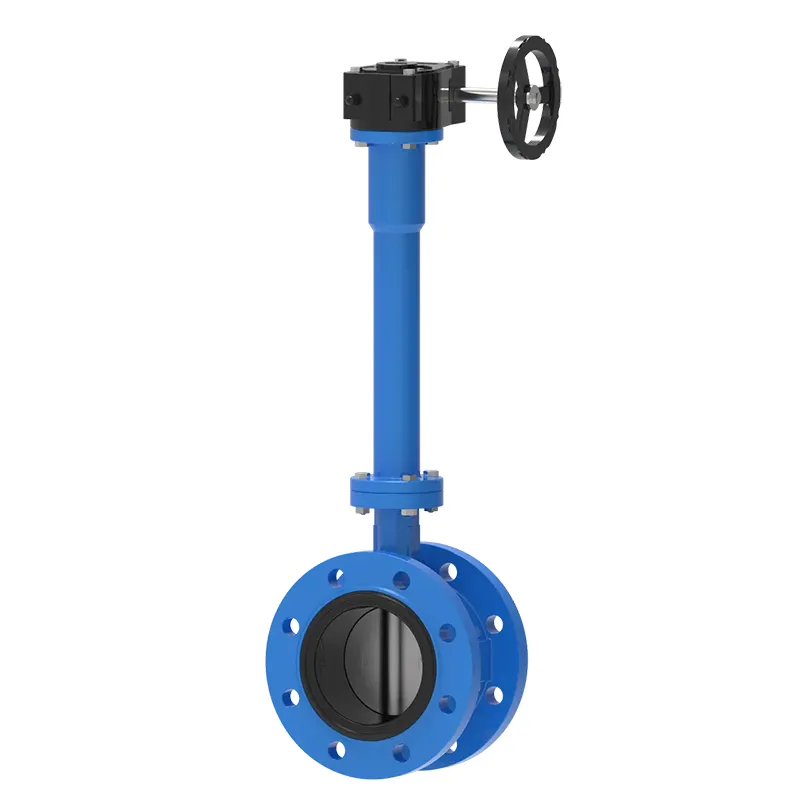

Kengaytirilgan tishli gardishli kapalak klapan ko'milgan va izolyatsiyalangan sanoat quvurlari tizimlarining ishlash to'siqlarini qanday hal qiladi?

1. To'liq strukturaviy tarkib va ​​asosiy ish printsipi

1.1 Gardish, kengaytirilgan stend va tishli uzatmalarning ajratilgan tarkibiy qismi

Uchta asosiy funktsional modullar butun vana korpusini tashkil qiladi, ularning har biri mos ravishda quvur liniyasini mustaqil ulash, momentni uzatish va oqimni tartibga solish vazifalarini bajaradi. Ikki gardishli valf korpusi to'liq yuzli murvatli ulanish shaklini qabul qiladi, bu esa quvur liniyasi troyniklari bilan qattiq muhrlangan bo'g'inlarni hosil qiladi va uzoq muddatli bosim o'zgarishi ostida gofret klapanlarini bo'shashmasdan qisish natijasida yuzaga keladigan o'rtacha oqish xavfini oldini oladi. Kengaytirilgan dastani moslamasi keng tarqalgan kelebek klapanlar bilan solishtirganda eng farqlangan qism bo'lib, u tishli ishlaydigan qo'l g'ildiragini kirish mumkin bo'lgan erga yoki uskuna platformasiga uzaytiradi, ish joyini ko'milgan yoki izolyatsiyalangan valf tanasi qismidan ajratib turadi.

Cho'zilgan poyaning yuqori qismiga o'rnatilgan qurtlarni qisqartirish qutisi katta diametrli diskni aylantirish uchun zarur bo'lgan katta momentni engil qo'l g'ildiragining ish kuchiga aylantiradi, bu esa operatorlar uchun jismoniy mehnat zichligini samarali ravishda kamaytiradi. Vites qutisi ichida nozik qurt va qurt g'ildiragi to'rli tuzilishi diskni har qanday ochilish burchagida yordamchi joylashishni aniqlash moslamalarisiz qulflashi mumkin, bu quvur liniyasining uzoq muddatli ishlashi uchun barqaror sobit oqim regulyatsiya holatini amalga oshiradi. Kengaytirilgan dastani ichidagi barcha uzatish qismlari o'rnatilgan spline ulanishini qabul qiladi, bu minglab ochilish va yopilish tsikllaridan so'ng uzatish slipisiz qo'l g'ildiragi va ichki kapalak disk o'rtasida sinxron aylanishni ta'minlaydi.

• Ikki gardishli qattiq ulanish bosim o'zgarishi ostida umumiy muhrlanish barqarorligini yaxshilaydi
• Sozlanishi mumkin bo'lgan cho'zilgan novda operatsiya nuqtasini ko'milgan/izolyatsiya qilingan maydondan tashqariga o'tkazadi
• Chuvalchangli tishli reduktor katta kalibrli quvur liniyasini tartibga solish uchun ish momentini qisqartiradi
• Integratsiyalashgan spline stend tuzilishi uzatish slipining ishdan chiqishi xavfini yo'q qiladi

1.2 O'rtacha tutilish va oqimni tartibga solish mexanizmi

Kengaytirilgan novdaning pastki uchida o'rnatilgan dumaloq kapalak disk quvur liniyasining kesishishini to'liq ochish, qisman tushirish va to'liq yopish uchun vertikal markaziy o'q atrofida 90 daraja aylanadi. Disk o'rta oqim yo'nalishiga parallel ravishda aylanganda, quvur liniyasi to'siqsiz o'tish joyini hosil qiladi; oqim yo'nalishiga perpendikulyar aylanayotganda, diskning tashqi qirrasi suyuqlik, gaz va aralash muhitni nol qochqinning oldini olish uchun vana tanasi ichidagi elastik muhrlangan halqaga yaqindan mos keladi. Burchak shkalasi bo'lgan vites qutisi diskning aylanish burchagini 0-90 daraja ichida aniq sozlashi mumkin, oddiy tutqichli klapanlarning faqat ikki holatli kalit boshqaruvi o'rniga doimiy chiziqli oqim regulyatsiyasini amalga oshiradi.

Kengaytirilgan dastani vana tanasi va cho'zilgan gilzaning birlashmasida ko'p qatlamli o'rash muhrlash komponentlari bilan jihozlangan bo'lib, u quvur liniyasi muhitining tishli uzatma maydoniga ildiz bo'shlig'i bo'ylab yuqoriga oqib chiqishini oldini oladi, tishli zang va ish qismlarining o'rtacha ifloslanishini oldini oladi. O'rash to'plamini keyinchalik texnik xizmat ko'rsatish vaqtida quvur liniyasidan butun valfni olib tashlamasdan almashtirish mumkin, bu esa qismlarga ajratish qiyin bo'lgan ko'milgan valflarni joyida ta'mirlash ishlarini sezilarli darajada osonlashtiradi.

2. Tana, novda va muhrlash komponentlari uchun materiallarni moslashtirish standartlari

2.1 Turli muhit muhitlari uchun valf tanasi va disk materiallari tasnifi

Materiallar sinfini tanlash to'g'ridan-to'g'ri ma'lum o'rta harorat va korroziya sharoitida valfning uzoq muddatli barqaror ishlash aylanishini aniqlaydi. Epoksi qoplamali egiluvchan temir klapan korpusi shahar suv ta'minoti, yong'indan himoya qilish va sovutish suvi quvurlarida keng qo'llaniladi, neytral suv o'rta eroziyasiga yaxshi qarshilik va ishlab chiqarishni qayta ishlash qiyinligi past. Karbonli po'latdan yasalgan WCB korpusi yuqori haroratli bug 'va yog 'tashuvchi quvurlar uchun javob beradi, o'rtacha haroratda 425 ℃ gacha bo'lgan barqaror mexanik quvvatni saqlaydi. Zanglamaydigan po'latdan yasalgan CF8/CF8M korpusi kimyoviy kislota-asosli aralash o'rta va qirg'oq tuzi o'z ichiga olgan suv quvurlariga mos keladi, xlorid ionlari natijasida hosil bo'lgan chuqur korroziyaga qarshi turadi.

Kelebek disk materiali turli metall kontaktli yuzalar orasidagi elektrokimyoviy korroziyani oldini olish uchun valf tanasining korroziyaga chidamlilik darajasiga mos kelishi kerak. Zanglamaydigan po'latdan yasalgan qoplamali disk korroziy muhitning ish sharoitlari uchun tuzilgan, bronza qotishma disk esa dengiz organizmlarining yopishishi va elektrolitik korroziyaning shikastlanishini oldini olish uchun dengiz suvi aylanma quvurlari uchun tanlangan. Barcha metall quyma blankalar quyish paytida hosil bo'lgan ichki deformatsiya stressini bartaraf etish uchun shakllangandan so'ng stressni bartaraf etishdan o'tadi va o'zgaruvchan sovuq va issiq muhitda vana tanasining yorilishiga yo'l qo'ymaydi.

2.2 Kengaytirilgan dastani va tishli qutining ichki uzatish materiallari standartlari

Cho'zilgan novda uzoq muddatli ochilish va yopilish davrlarida takroriy buralish yukini ko'taradi, shuning uchun yuqori quvvatli zanglamaydigan po'latdan 410 yoki qotishma po'latdan 4140 materiallar qabul qilinadi, momentni uzatish paytida yiringlash va sinishning oldini olish uchun qattiq qattiqlik nazorati bilan. Kengaytirilgan poyaning tashqi himoya gilzasi zangga qarshi qoplamali choksiz po'lat quvurdan foydalanadi, er osti tuproq namligini va quvur liniyasining issiqlik izolatsiyasi bug'ini momentni uzatish yadro miliga tegishidan ajratib turadi, bu esa ko'p yillar davomida er ostiga ko'milgan cho'zilgan novda majmuasining xizmat qilish muddatini sezilarli darajada uzaytiradi.

Vites qutisi ichidagi qurt va qurt g'ildiragi bronza qotishma mos keladigan uglerodli po'lat qurt tuzilishini qabul qiladi, bu to'rlarni aylantirish paytida o'z-o'zidan moylanadigan ishqalanish juftligini hosil qiladi va muntazam ravishda yog'ni parvarish qilish chastotasini kamaytiradi. Vites qutisi qobig'i engil va kuchli oksidlanish qarshiligiga ega quyma alyuminiy qotishmasidan foydalanadi, bu uzoq muddatli tashqi ta'sirdan yoki er osti omborini joylashtirishdan keyin qo'l g'ildiragining aylanishini blokirovka qilish uchun og'ir zang qatlami hosil qilmaydi.

3. Ko'milgan va izolyatsiyalangan quvur liniyasi sxemalari uchun standart o'rnatish oqimi

3.1 O'rnatishdan oldingi quvur liniyasi va parametrlarni tasdiqlash bosqichlari

Vana korpusini ko'tarish va ulashdan oldin, texnik xodimlar mahsulotning uchta asosiy moslashtirilgan parametrlarini saytdagi quvur liniyasi sxemasiga mos kelishini tasdiqlashlari kerak: kerakli kengaytirilgan novda uzunligini aniqlash uchun haqiqiy ko'milgan chuqurlik yoki izolyatsiya qalinligi, mos keladigan gardish bosimi darajasini tanlash uchun quvur liniyasi nominal bosimi va disk va muhrlanishga qarshi materialning talablariga javob berishini tekshirish uchun o'rtacha tur. Noto'g'ri stend uzunligi tishli g'ildirakning ko'milgan omborga botib ketishiga olib keladi yoki quvur izolyatsiyasi bilan qoplanadi va ish qobiliyatini yo'qotadi; noto'g'ri gardish bosimi darajasi quvur liniyasi dizayn bosimi ostida gardish qistirmalari oqishiga olib keladi.

Old va orqa quvur liniyalarining gardish muhrlangan yuzasini yaxshilab tozalang, murvatni mahkamlash paytida elastik muhrlangan qistirmaning tirnalgan shikastlanishiga yo'l qo'ymaslik uchun payvandlash shlaklarini, zang dog'larini va qattiq zarracha qo'shimchalarini olib tashlang. Mos keladigan metall bo'lmagan tekis qistirmani ikkita gardish guruhi orasiga qo'ying va vana korpusining ofset o'rnatilishi natijasida yuzaga keladigan qistirmaning eksantrik ekstruziyasini oldini olish uchun barcha gardish murvat teshiklarini gorizontal ravishda tekislang, bu uzoq muddatli operatsiyadan keyin mahalliy o'rtacha oqish o'tishini hosil qiladi.

3.2 Ko'milgan quvur liniyasining maxsus mahkamlangan va novda himoyasi operatsiyasi

Vana korpusining gardishi to'liq murvat bilan mahkamlangandan va o'zaro simmetrik tortish ketma-ketligi bilan mahkamlangandan so'ng, qatlamli siqish uchun valf tanasi atrofida gradusli qumni to'ldiring, mahalliy deformatsiyani hosil qilish uchun vana qobig'ini to'g'ridan-to'g'ri siqib chiqaradigan katta qattiq toshlardan qoching. Kengaytirilgan novdaning tashqi himoya gilzasi vana korpusidan er osti ish platformasigacha suv o'tkazmaydigan korroziyaga qarshi o'ralgan material bilan o'ralgan bo'lishi kerak, bu er osti er osti suvlari va korroziy tuproqning poyaning metall qismlariga tegishiga to'sqinlik qiladi. Poyaning tuproq uchida ichi bo'sh himoya quduq qopqog'i ajratilgan bo'lib, keyinchalik tekshirish va sozlash vaqtida katta maydonda tuproq qazilmasdan qo'l g'ildiragini boshqarish uchun to'g'ridan-to'g'ri ochilishi mumkin.

Qalin izolyatsiyalangan ichki quvur liniyasini o'rnatish uchun quvur liniyasining izolyatsiyasini o'rash joyida cho'zilgan pog'onaning tashqi diametriga mos keladigan vertikal kanalni zaxiralang, issiqlik izolyatsiyasi paxtasini tishli quti va novda ochiq qismiga o'ramang, issiqlik to'planishi tishli moylash moyining tezlashishiga va qadoqlash qismlarining eskirishiga yo'l qo'ymaslik uchun. O'rnatishdan so'ng, diskning tiqilib qolmasdan aylanishini va burchak shkalasi ko'rsatkichi oqimni ushlab turishning haqiqiy holatiga mos kelishini tekshirish uchun qo'l g'ildiragining to'liq zarbasini ochish va yopish sinovini o'tkazing.

• Shlangi eksantrik ekstruziya qochqinning oldini olish uchun o'zaro nosimmetrik gardish murvatini mahkamlash
• Tuproq korroziyasiga qarshi cho'zilgan poyaning ko'milgan qismi uchun suv o'tkazmaydigan himoya o'rash
• Vites qutisini izolyatsiyalashdan saqlanish uchun stend uchun mustaqil vertikal kanalni zaxiralang
• O'rnatishdan so'ng disk tiqilib qolishining yashirin xavfini bartaraf etish uchun to'liq zarbani ochish-yopish testi

4. Asosiy sanoat va shahar quvurlarini qo'llash stsenariylari

4.1 Shahar er osti suv ta'minoti va yong'indan himoya qilish quvurlari tarmoqlari

Shahar shahar suv taqsimlash quvurlari va ko'milgan yong'inga qarshi halqa quvurlari bu cho'zilgan stendli gardish klapan uchun eng ko'p qo'llaniladigan maydonlardir. Magistral quvur tarmoqlarining ko'pchiligi yo'l yuzasi yoki yashil kamar tuproqlari ostiga yotqizilgan va oddiy qisqa poyali klapanlar har safar oqimni sozlash yoki quvurlarni kesishda texnik xizmat ko'rsatish amalga oshirilganda keng ko'lamli yo'l qazish ishlarini talab qiladi, bu esa shahar transporti va kundalik aholi hayotiga katta xalaqit beradi.Kengaytirilgan ildiz tishli gardishli kapalak vanaishlaydigan tishli qo'l g'ildiragini yerni tekshirish quduqlari pozitsiyalariga uzaytiradi va barcha ochish, yopish va oqimni kamaytirish operatsiyalari faqat quduq qopqog'ini ochish orqali, yo'l sirtini qazish va quvur liniyasi tuproqlarini to'ldirish qurilish ishlarisiz bajarilishi mumkin.

Shahar yong'indan himoya qilish quvurlari yong'in nasoslari ishga tushirilganda bosimning bir zumda ko'tarilishida barqaror muhrlanish ko'rsatkichlarini talab qiladi. Ikki gardishli qattiq ulanish va ko'p qatlamli elastik muhrlangan halqa tuzilishi o'rtacha sızıntısız bir zumda bosim ta'siriga bardosh bera oladi. Chuvalchangli tishli o'z-o'zidan qulflanadigan struktura kundalik kutish holatida valfni uzoq vaqt davomida to'liq ochiq ushlab turishi mumkin va quvur liniyasi suv oqimining tebranishi tufayli avtomatik ravishda yopilmaydi, favqulodda vaziyatlarda yong'inga qarshi suvning to'siqsiz o'tishini ta'minlaydi.

4.2 Zavod izolyatsiyalangan o'rta tashish quvurlari

Kimyoviy zavodning yuqori haroratli bug ', issiq yog' va sovutilgan sho'r suv quvurlari o'rtacha harorat yo'qotilishini kamaytirish va ish joyidagi operatorlar uchun yuzaki kuyish hodisalarini oldini olish uchun qalin issiqlik izolyatsiyasi qatlamlariga muhtoj. Agar standart qisqa pog'onali kelebek klapanlar qabul qilinsa, har safar oqim sozlanganda vana atrofidagi izolyatsiya qatlami kesilishi kerak va ishlagandan so'ng yangi issiqlik izolyatsion paxta qayta o'ralgan bo'lishi kerak, buning natijasida issiqlik izolyatsion materiallarning qayta-qayta isrof qilinishi va quvur liniyasining tez-tez issiqlik yo'qotilishi. Uzaygan dastani tuzilishi operatsiya vites qutisini izolyatsiyani o'rash joyidan ajratib turadi, quvur liniyasi izolyatsiyasi uzoq vaqt davomida butun quvur liniyasining to'liq issiqlik izolyatsiyasi ta'sirini saqlab, mahalliy kesishsiz bir butun sifatida doimiy ravishda o'ralgan bo'lishi mumkin.

Katta miqyosli oziq-ovqat mahsulotlarini qayta ishlash va farmatsevtika zavodi toza suv aylanish quvurlari ham kengaytirilgan tishli uzatmali bu gardishli kelebek valfni tanlaydi. To'liq zanglamaydigan po'latdan yasalgan kontaktli muhit qismlari sanitariya ishlab chiqarish standartlariga mos keladi va tishli ish rejimi mahsulotni qayta ishlash barqarorligiga ta'sir qiladigan lahzali katta oqim tebranishlarisiz ishlab chiqarish uskunalari tomonidan talab qilinadigan vosita oqimini barqaror boshqarishi mumkin bo'lgan aniq kichik diapazonli oqim regulyatsiyasini amalga oshiradi.

4.3 Park er osti yomg'ir va kanalizatsiya quvurlari

Talabalar shaharchasi, sanoat parki va turar-joy binolari ko'milgan yomg'ir suvi va kanalizatsiya quvurlari yashil yerlar va yo'laklar ostiga ko'milgan, tarqoq tekshirish quduqlari intervalgacha ajratilgan. Valfning cho'zilgan pog'onasi konstruktsiyasi ushbu tekshirish quduqlarining vertikal chuqurligiga juda mos keladi, texnik xizmat ko'rsatish xodimlari ishlash uchun chuqur quduqqa tushmasdan to'g'ridan-to'g'ri quduq og'zidagi tishli g'ildirakka etib borishlari mumkin. Egiluvchan temir klapan korpusining korroziyaga qarshi epoksi qoplamasi organik aralashmalarni o'z ichiga olgan oqova suvning uzoq muddatli eroziyasiga qarshilik ko'rsatadi va almashtiriladigan tashqi muhrlanish halqasi quvur liniyasidan yaxlit valfni demontaj qilmasdan saytda saqlanishi mumkin.

• Shahar ko'milgan suv quvurlari valfni sozlash vaqtida yo'l qazish ishlarini bartaraf qiladi
• Izolyatsiya qilingan zavod quvurlari termal paxtani qayta-qayta kesish va qayta o'rashdan saqlaydi
• Yong'in quvurining o'z-o'zidan qulflanishi suv oqimi tebranishlari ostida tasodifiy yopilishni oldini oladi
• Kanalizatsiya quvurlari korroziyaga qarshi qoplama uzoq muddatli organik o'rta eroziyaga moslashadi

6. Muntazam tekshirish va korroziyaga qarshi uzoq muddatli texnik xizmat ko'rsatish bo'yicha ko'rsatmalar

Ko'milgan va izolyatsiyalangan o'rnatish muhitlari vana tashqi komponentlarining qarishini tezlashtiradi, shuning uchun quvur liniyasining ishlashi paytida to'satdan muhrlanishning buzilishi yoki uzatish tiqilib qolishining oldini olish uchun standartlashtirilgan davriy tekshirish va texnik xizmat ko'rsatish davrlari turli ish sharoitlariga muvofiq ishlab chiqilishi kerak.Kengaytirilgan ildiz tishli gardishli kapalak vanao'zgartirilishi mumkin bo'lgan eskirgan qismlar dizayniga ega, ko'pgina texnik xizmat ko'rsatish operatsiyalari quvur liniyasini to'xtatmasdan va integral valfni demontaj qilmasdan amalga oshirilishi mumkin, bu esa ta'mirlash ishlari tufayli quvur liniyasi tizimining ishlamay qolish muddatini sezilarli darajada kamaytiradi.

6.1 Tishli mexanizm qismlari uchun oylik muntazam tekshiruv elementlari

Tuproq qudug'i qopqog'ini yoki quvur liniyasi izolyatsiyasi uchun ajratilgan ish kanalini oching, qo'l g'ildiragini to'liq ochilish va yopish uchun oldinga va orqaga aylantiring, aylanish jarayonida g'ayritabiiy blokirovka va g'ayritabiiy ishqalanish shovqini bor-yo'qligini kuzating. Ko'rsatilgan ochilish darajasi diskning haqiqiy oqimini ushlab turish holatiga mos kelishini tasdiqlash uchun tishli qutining burchak shkalasi ko'rsatkichini tekshiring. Vites qutisi qobig'idagi sirt chang va nam loy dog'larini artib oling, o'ramning yuqori qismida o'rtacha oqma izlari bor-yo'qligini tekshiring va keyingi o'rashni almashtirish tartibi uchun sizib chiqish miqdorini yozib oling.

Er osti nam tekshirish quduqlariga o'rnatilgan tishli qutilar uchun tashqi qobiqni har oy quruq latta bilan artib, sirtga biriktirilgan kondensatsiyalangan suv tomchilarini olib tashlang, alyuminiy qotishma qobig'ining uzoq muddatli nam korroziyasini ichki muhrlangan yog 'bo'shlig'iga teshilish shikastlanishiga olib kelishining oldini oling. Agar qo'l g'ildiragining aylanish qarshiligi oldingi tekshirish rekordi bilan solishtirganda aniq oshsa, qo'shimcha moylash moyini tishli qutiga ajratilgan moy quyish nozli orqali yuborish kerak.

6.2 Yillik chuqur korroziyaga qarshi va muhrni almashtirish bo'yicha texnik xizmat ko'rsatish

Har yili cho'zilgan poyaning tashqi himoya yengini korroziyaga qarshi to'liq tekshiruvdan o'tkazing, tashqi suv o'tkazmaydigan zangga qarshi o'ralgan materialning yorilishi, yiqilib tushishi va gilza bo'shlig'iga tuproq suvi oqib chiqishini tekshiring. Shikastlangan korroziyaga qarshi o'rash qismlari yangi suv o'tkazmaydigan o'ralgan material bilan qayta o'ralgan bo'lishi kerak va bo'g'inlar bo'shlig'i er osti korroziyali muhitning metall novda bilan aloqa qilishini blokirovka qilish uchun zangga qarshi yopishtiruvchi elim bilan yopishtirilgan.

Yillik quvur liniyasini o'chirishda texnik xizmat ko'rsatish paytida gardish demontaj qilish orqali vana korpusidagi eskirgan elastik muhrlangan halqani chiqarib oling, uni o'rtacha harorat va korroziya darajasiga mos keladigan yangi muhrlash halqasi bilan almashtiring. Kelebek diskining sirt tirnalganligini va korroziya darajasini tekshiring, disk yuzasidagi kichik zang dog'larini jilolang va tuzating va valf korpusiga qayta o'rnatishdan oldin qo'shimcha korroziyaga qarshi qoplamani bajaring. Barcha almashtirilgan eski muhrlash aksessuarlari tasodifiy tashlanmasdan sanoat chiqindilarini boshqarish standartlariga muvofiq tasniflanadi va qayta ishlanadi.

• Transmissiya tiqilib qolishi yashirin xavfni ko'rsatish uchun oylik to'liq zarbali g'ildirak aylanish sinovi
• Aylanish momenti aniq oshganda, o'z vaqtida qo'shimcha tishli moylash moyi
• Shikastlangan poyaning tashqi suv o'tkazmaydigan korroziyaga qarshi qatlamini yillik qayta o'rash
• Quvurni muntazam o'chirishda texnik xizmat ko'rsatish vaqtida eskirgan ichki muhrlash halqasini almashtiring
